Eindexamen natuurkunde havo 2018 tijdvak 2

opgave 1Magische lamp

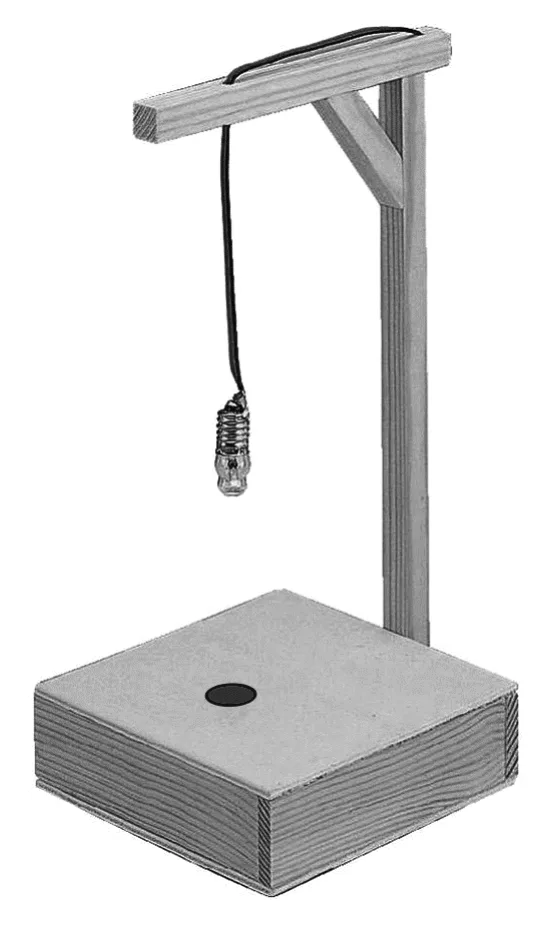

Amy heeft in een techniekmuseum een demonstratie van een magische lamp gezien. Zie figuur 1. De demonstratie ging als volgt: − Er werd een (brandende) lucifer onder een lampje gehouden. Het lampje ging vervolgens aan. − Toen de lucifer werd weggehaald bleef het lampje licht geven. − Vervolgens werd er tegen het lampje geblazen. Tijdens het blazen bewoog het lampje opzij en stopte het met licht geven. In het doosje onder het lampje zit een klein gat waar het lampje doorheen schijnt. Amy vermoedt dat er in de opening onder het lampje een lichtgevoelige weerstand (LDR) zit. Zie figuur 2. figuur 1 figuur 2 Ze wil zelf een magische lamp gaan maken met een LED als lampje en een LDR.

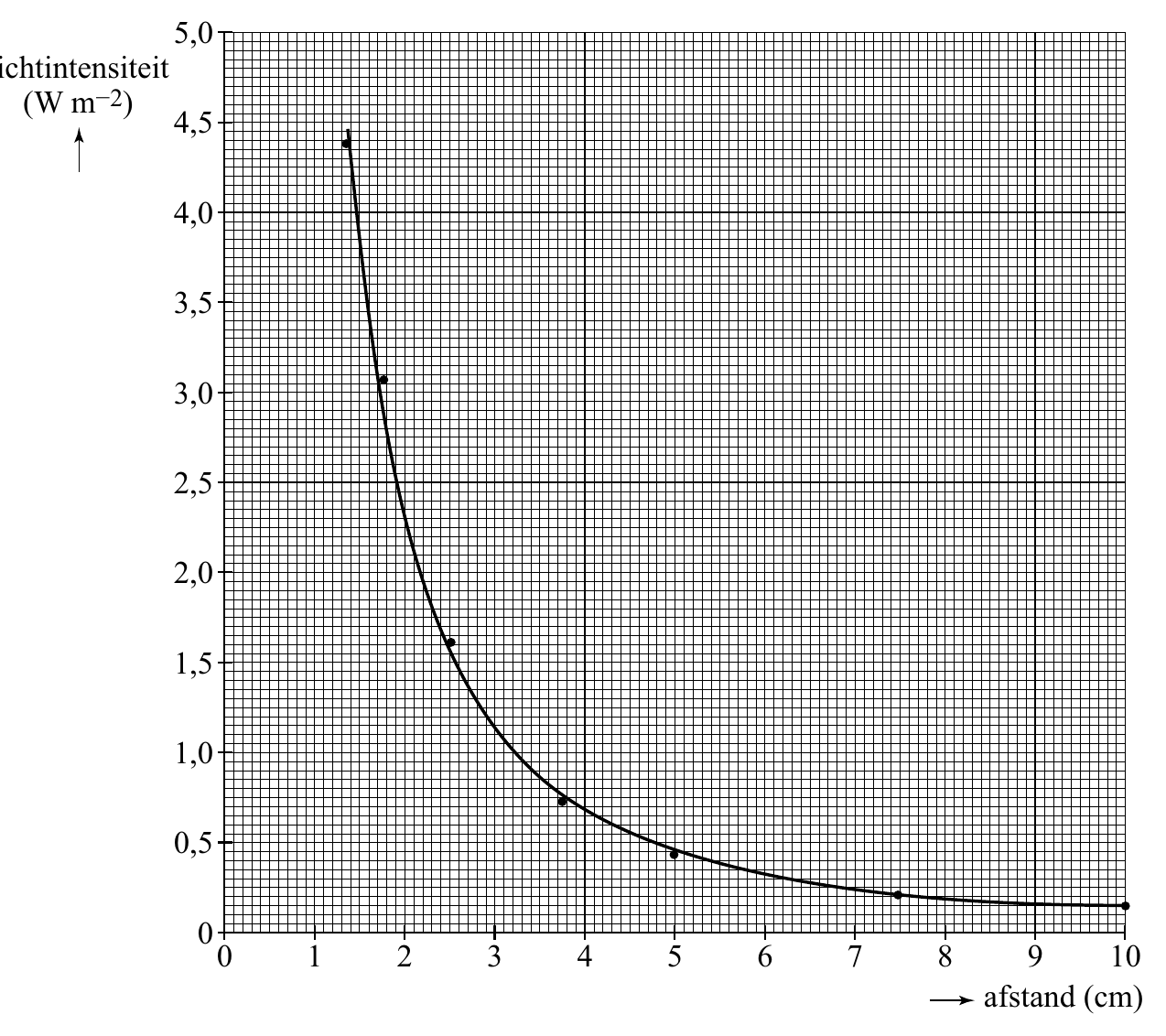

Eerst meet ze de lichtintensiteit (in W m − 2 ) op verschillende afstanden van het lampje. Van deze metingen maakt ze het diagram dat is weergegeven in figuur 3. figuur 3 lichtintensiteit Vervolgens wil ze het verband onderzoeken tussen de weerstand van de LDR en de lichtintensiteit. Ze heeft een schakeling nodig om de weerstand van de LDR te kunnen bepalen.

Welke van de onderstaande elektrische schakelingen moet Amy daarvoor

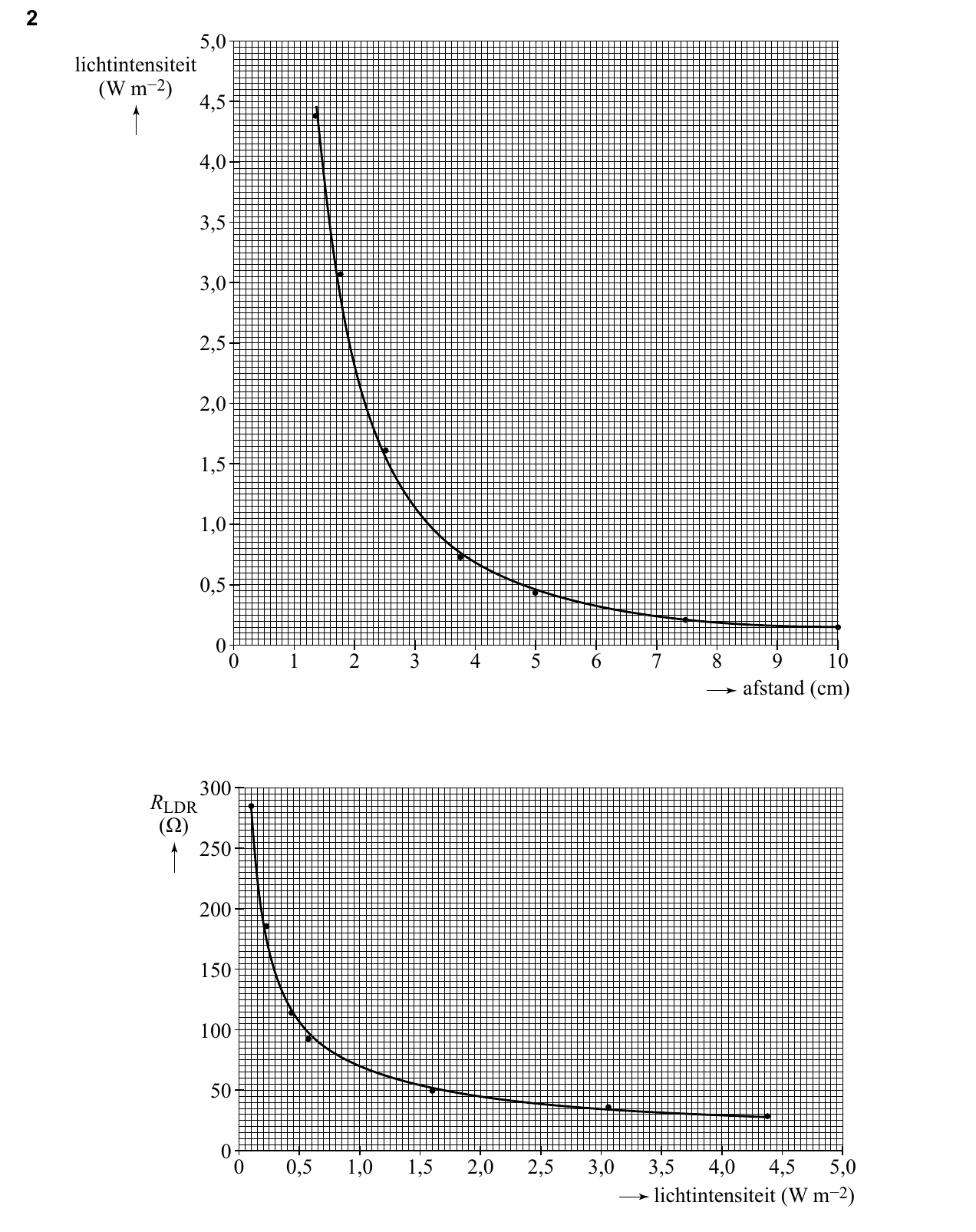

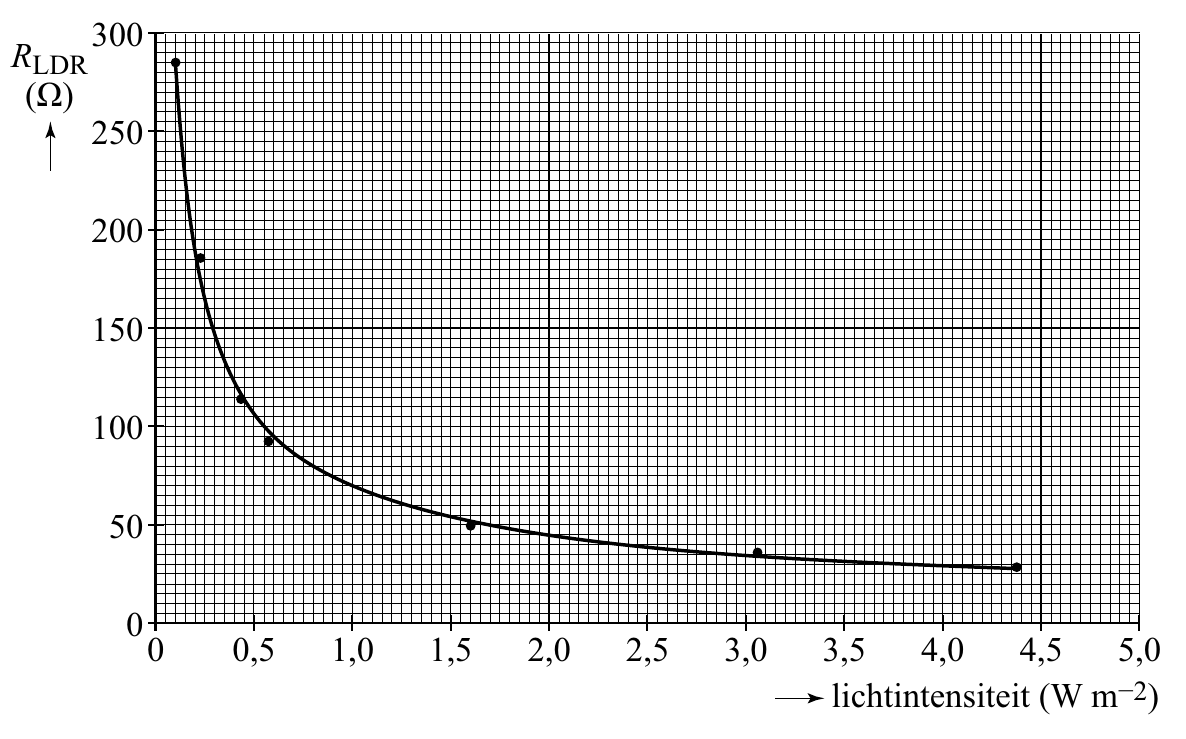

Uit haar meting volgt het diagram dat is weergegeven in figuur 4. figuur 4 De figuren 3 en 4 zijn ook weergegeven op de uitwerkbijlage. Amy bouwt zelf een magische lamp met deze LDR en het lampje. Het lampje hangt ze boven de LDR. Er valt alleen licht van het lampje op de LDR. Het lampje brandt normaal, de weerstand van de LDR is dan 40 Ω .

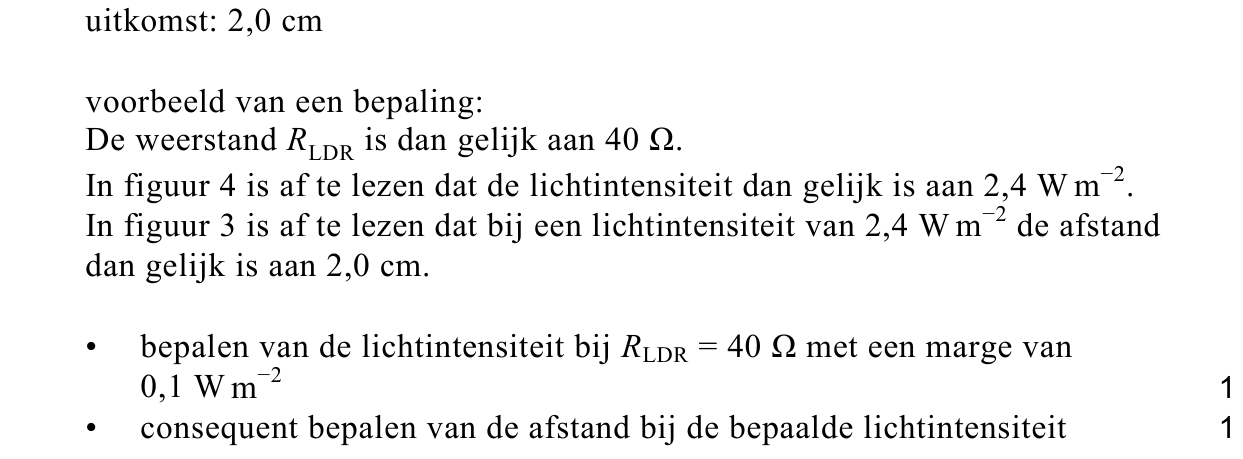

Bepaal hoe hoog Amy het lampje boven de LDR heeft gehangen. figuur 5 Haar schakeling is weergegeven in figuur 5. De spanningsbron geeft een spanning van 3,6 V . Het lampje brandt normaal op een

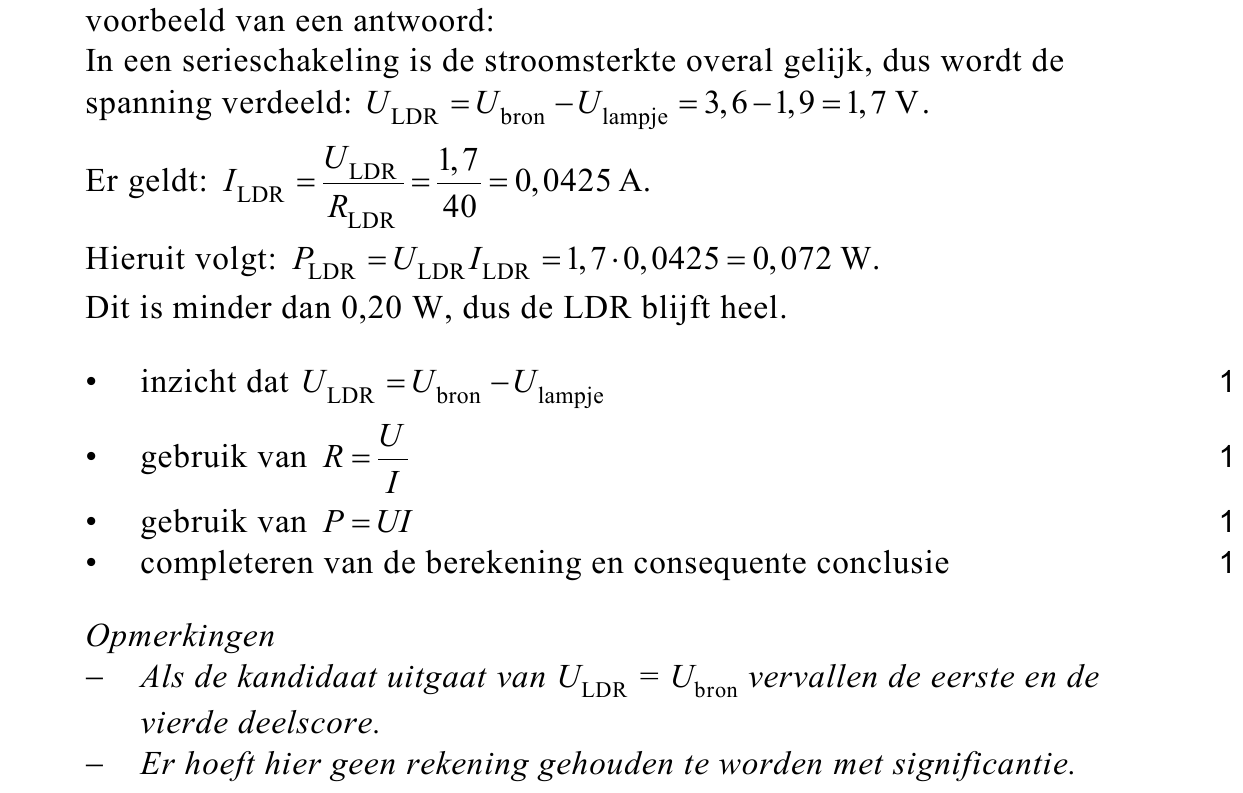

spanning van 1,9 V . De LDR gaat kapot als hij meer dan 200 mW aan warmte produceert. Toon met een berekening aan of de LDR heel blijft als het lampje normaal brandt. Voordat het lampje licht gaat geven, moet het eerst ‘aangestoken’ worden. Dat doet Amy door een brandende lucifer tussen het lampje en de LDR te houden. Na afloop kan Amy het lampje laten uitgaan door er tegen te blazen.

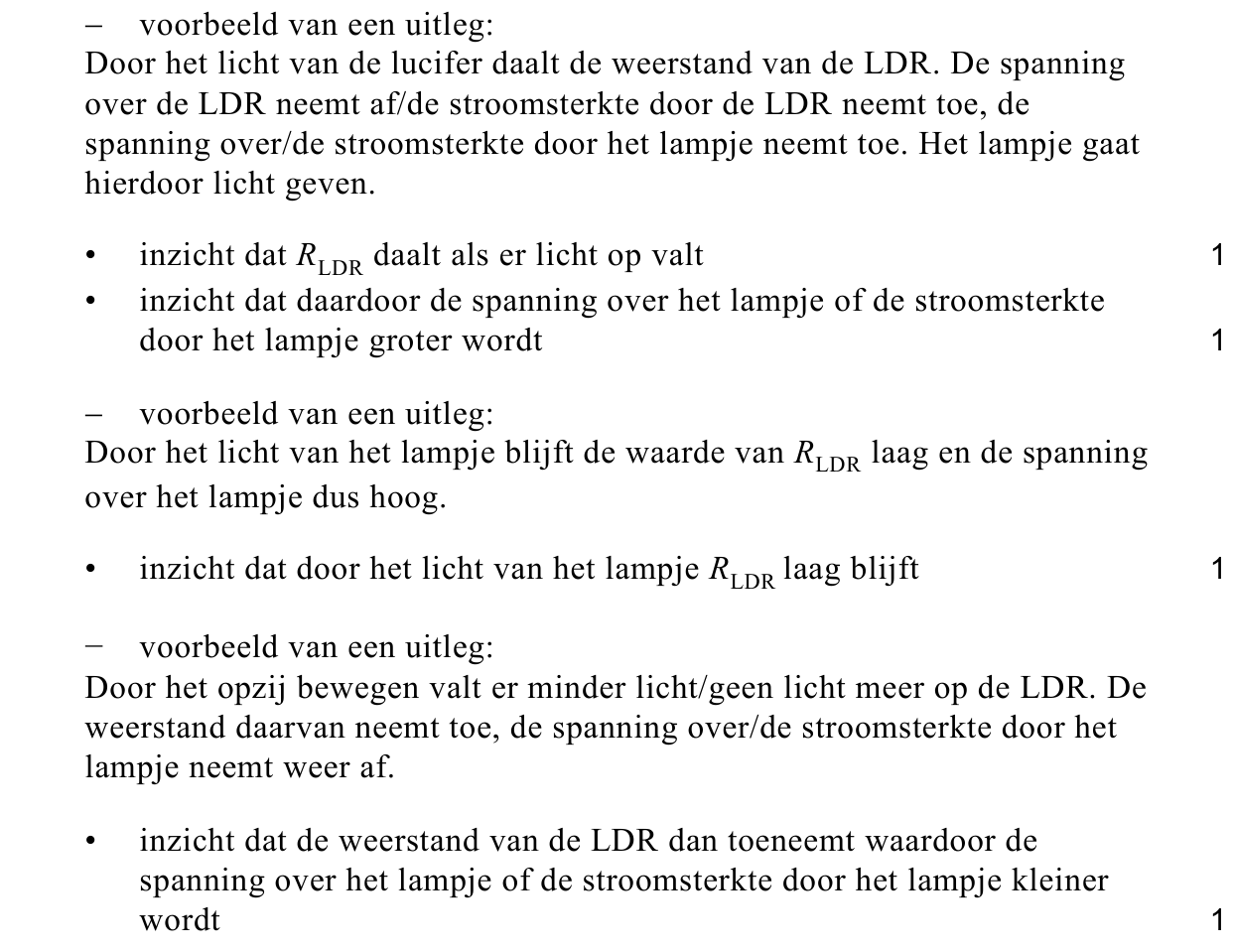

Leg uit: − Waarom het lampje licht gaat geven wanneer de lucifer tussen het lampje en de LDR wordt gehouden. − Waarom het lampje licht blijft geven als de lucifer daarna wordt weggehaald. − Waarom het lampje vervolgens uitgaat als het opzij wordt geblazen.

opgave 2Heftruck

Met een heftruck kunnen zware pakketten worden opgetild en vervoerd.

Zie figuur 1.

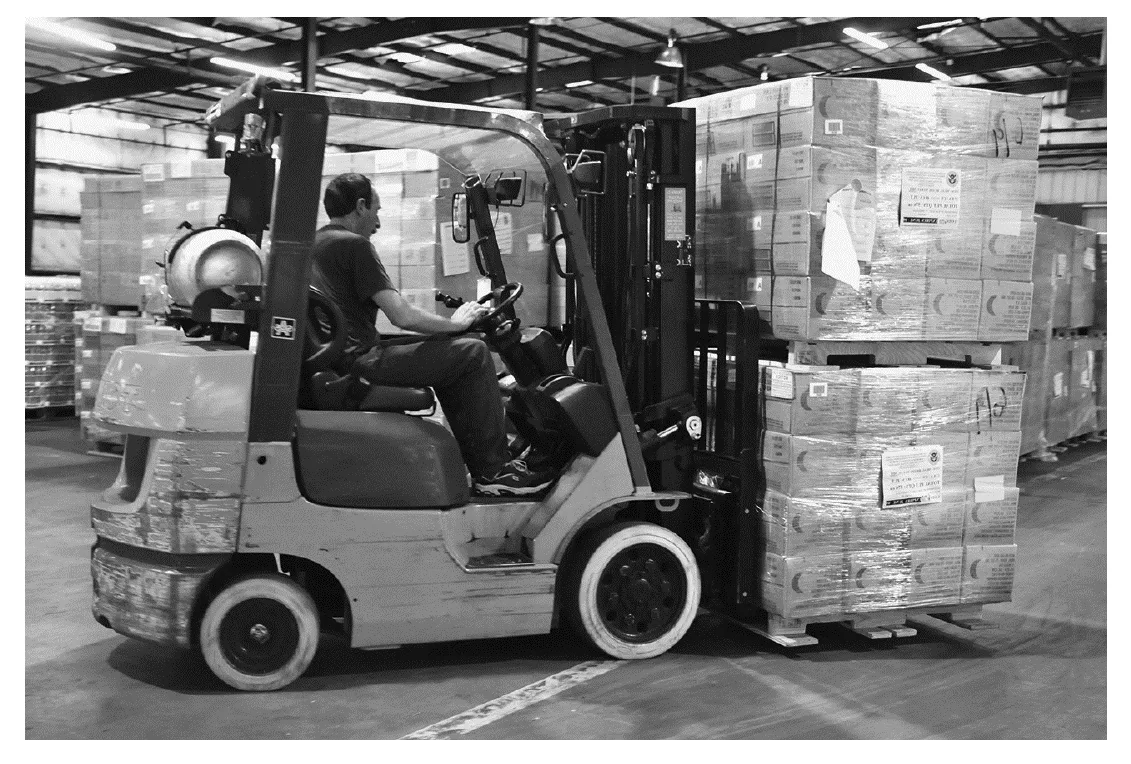

figuur 1

Als een pakket te zwaar is, kantelt de heftruck voorover. Neem

aan dat het draaipunt D in de voorste as ligt. Zie figuur 2.

figuur 2

Het zwaartepunt van de heftruck is aangegeven met Z₁ en het

zwaartepunt van het pakket met Z₂. De massa van de heftruck zonder

de lading is 3,4 ton. Figuur 2 staat ook vergroot en op schaal op de

uitwerkbijlage.

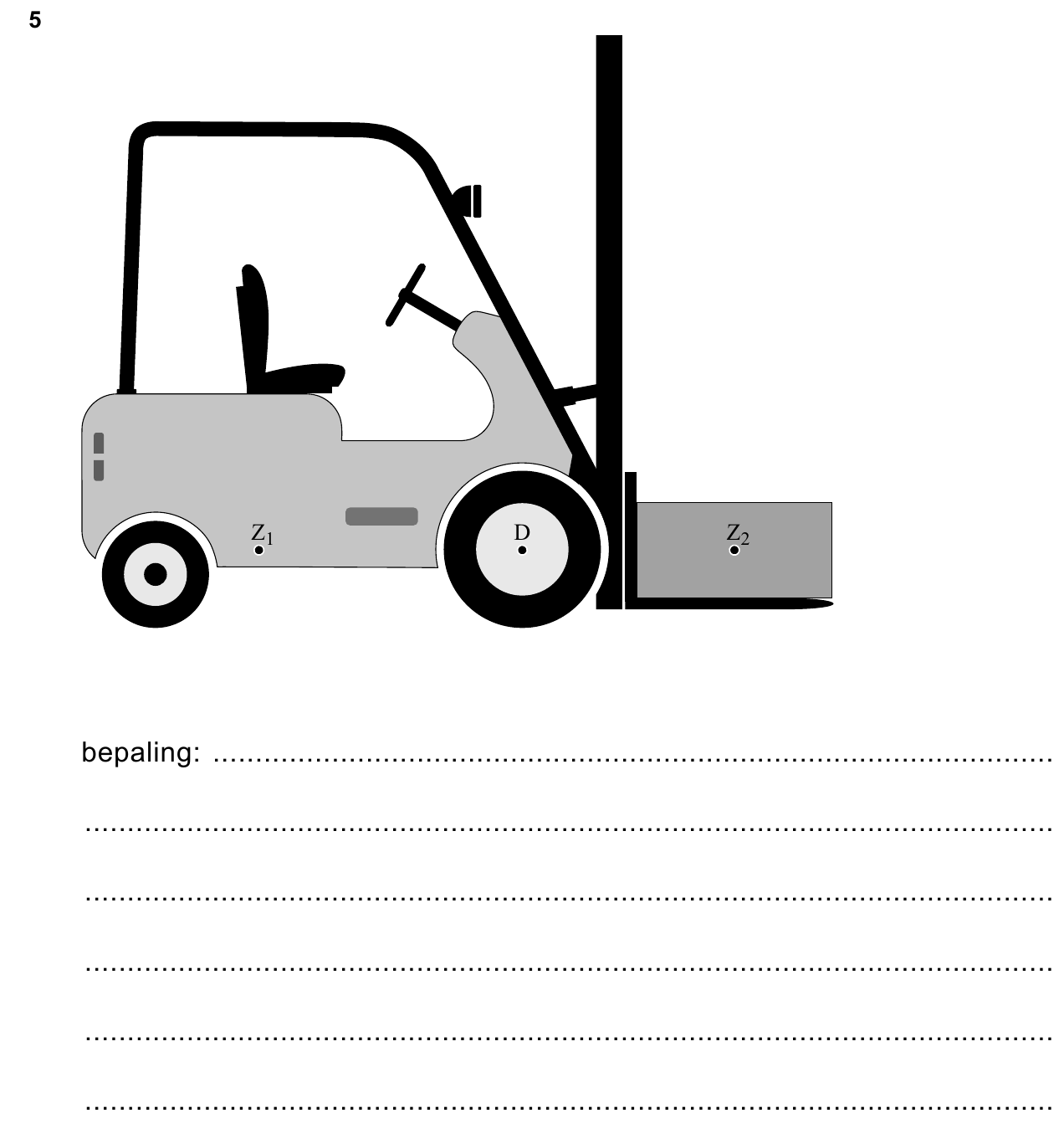

53puitwerkbijlage

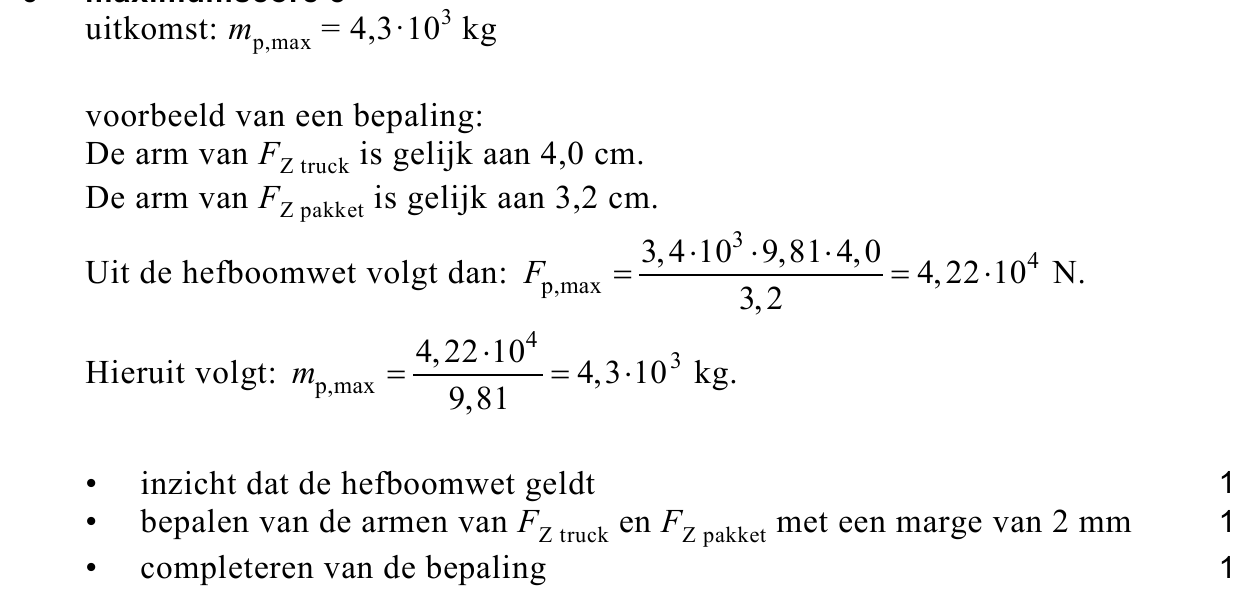

Bepaal met behulp van de figuur op de uitwerkbijlage hoe groot de massa

van het pakket maximaal mag zijn voordat de heftruck gaat kantelen.

Een heftruck heeft een lift om pakketten hoog weg te kunnen zetten.

In figuur 3 is het pakket door de lift verticaal omhoog getild. In figuur 4 is

de lift een beetje schuin gezet.

figuur 3

figuur 4

De heftruck staat stil in beide situaties. Het risico voor de heftruck om

voorover te kantelen neemt door het schuin zetten van de lift af.

61p

Welke van de volgende stellingen geeft hiervoor de juiste reden?

De arm van de kracht op de lading is kleiner geworden.

De normaalkracht op de voorwielen is groter geworden.

De normaalkracht op het pakket is afgenomen.

De plaats van het zwaartepunt Z₁ van de heftruck is richting het

draaipunt verschoven.

Tijdens het rijden en het remmen mag het pakket niet van de lift

afschuiven. Vergelijk de stand van de lift in figuren 3 en 4 met elkaar.

71p

Geef een natuurkundige reden waarom het pakket tijdens het remmen in

figuur 3 eerder van de lift schuift dan in figuur 4.

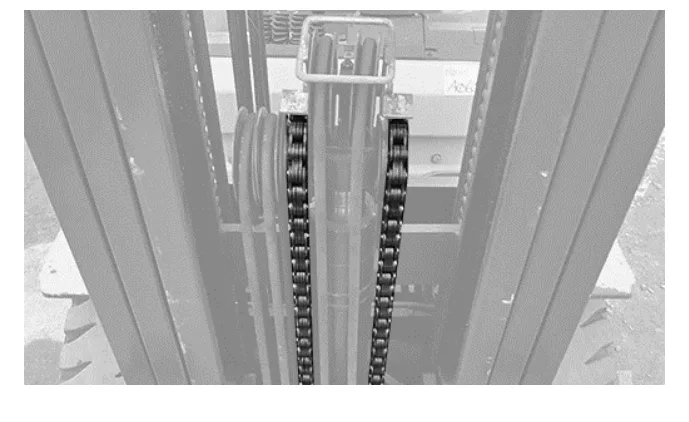

De lift wordt omhoog getrokken door figuur 5

2 kettingen. Zie figuur 5. Een ketting

is gemaakt van schakels. Iedere

schakel bestaat uit 2 staalplaatjes.

De treksterkte van een ketting is

gelijk aan de totale treksterkte van

die staalplaatjes in een schakel. Op

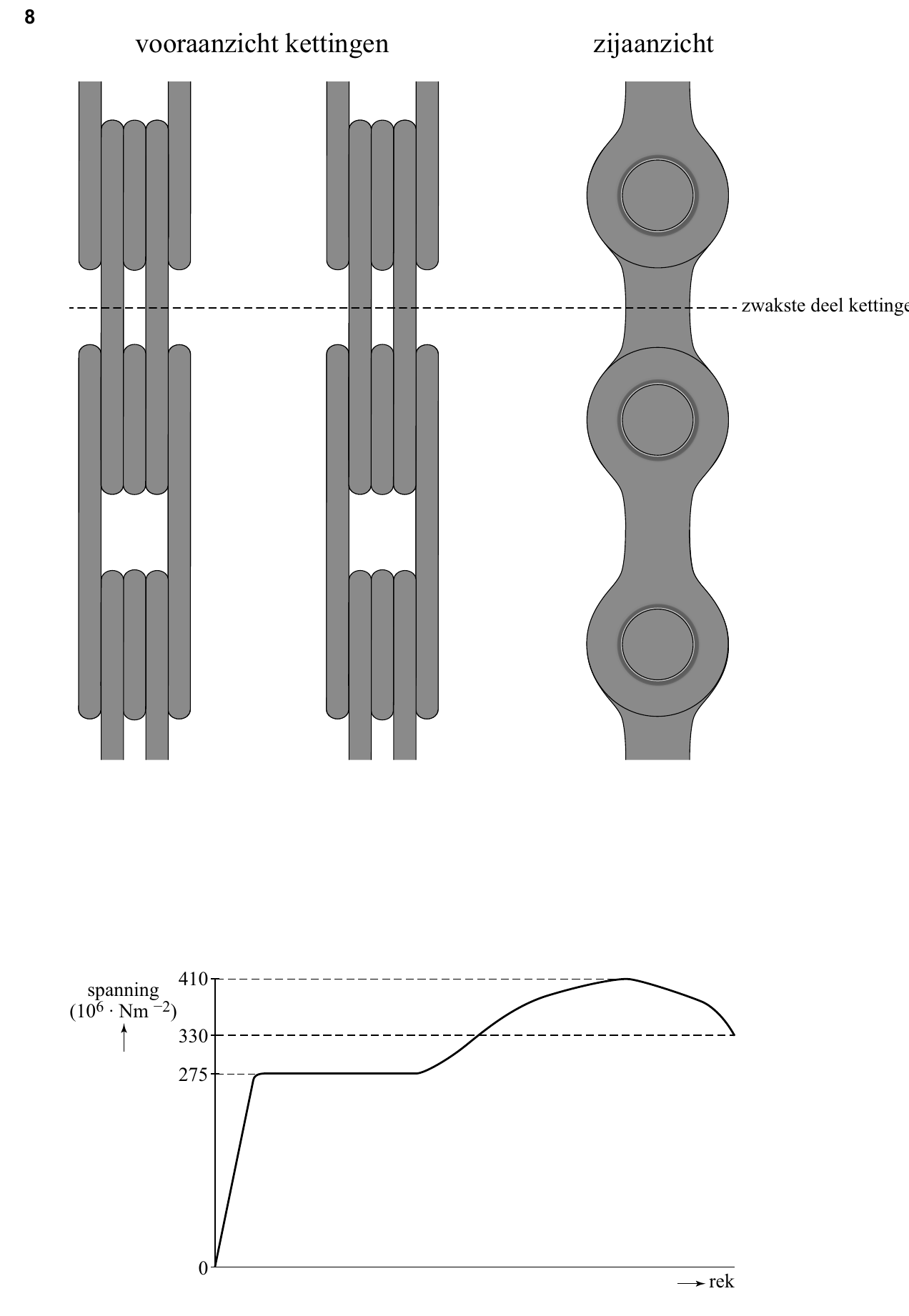

de uitwerkbijlage staan op ware

grootte een vooraanzicht en

zijaanzicht van de 2 kettingen. Met een lijn is aangegeven waar de

schakels breken bij te zware belasting. Op de uitwerkbijlage staat ook het

spanning-rekdiagram van de gebruikte staalsoort.

85p

Bepaal de maximale (span)kracht die de kettingen samen kunnen

uitoefenen zonder blijvend te vervormen.

De heftruck wordt gebruikt om identieke pakketten te stapelen in een

magazijn.

De lift tilt ieder pakket in (gemiddeld) 7,0 s recht omhoog met een snelheid

van 0,44 ms⁻¹. Eén pakket heeft een massa van 2,0·10³ kg.

Het elektrische vermogen van de lift is 11 kW.

93p

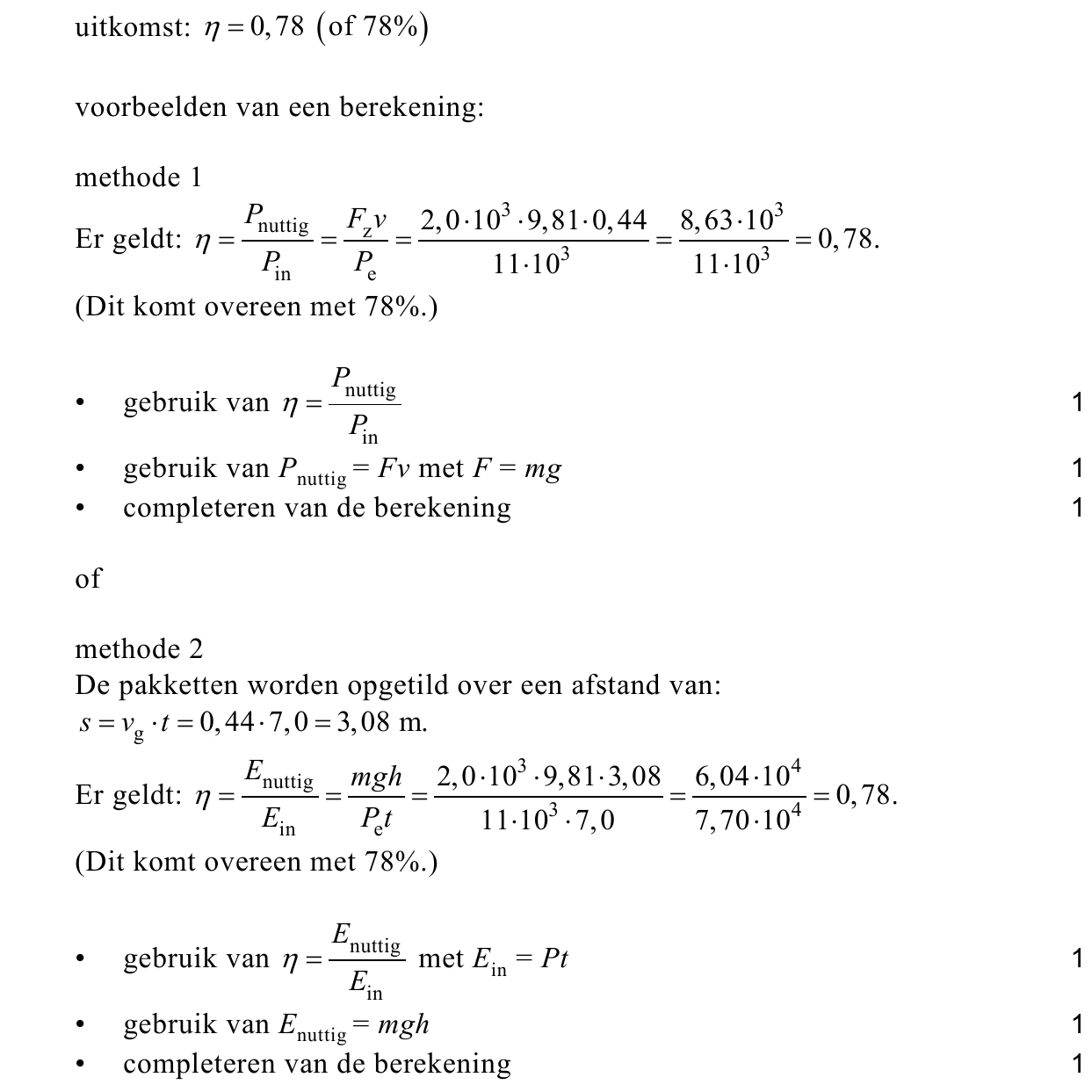

Bereken het rendement van de lift.

De lift is aangesloten op een accu waarop staat: 48 V; 400 Ah. Deze

400 Ah betekent: de accu kan 400 uur lang een stroom leveren van 1 A,

200 uur lang 2 A, enzovoort.

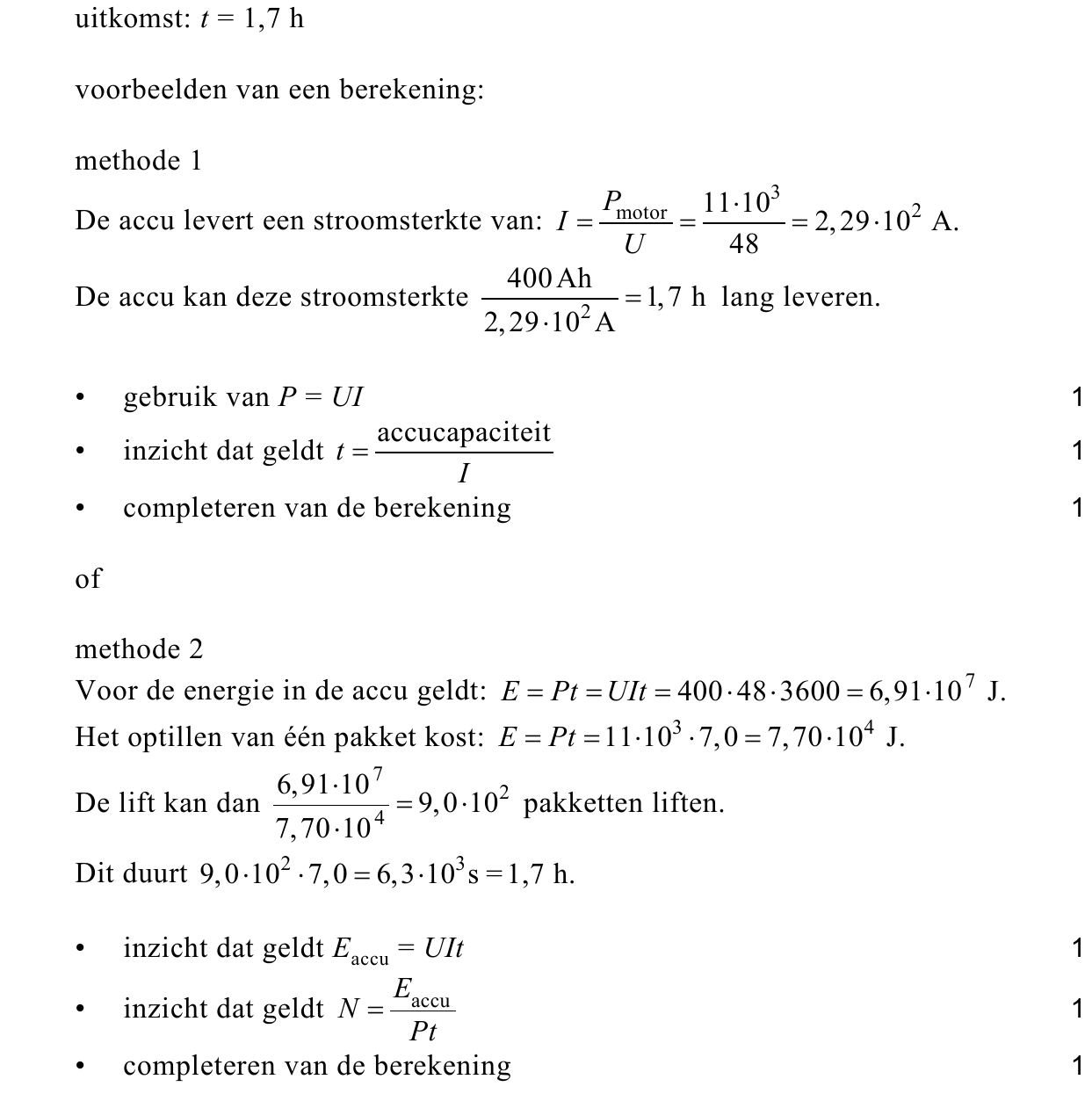

103p

Bereken hoe lang de lift kan werken als begonnen wordt met een volle

accu.

Heftrucks worden ook gebruikt om via een helling vrachtwagens te laden.

Zie figuur 6.

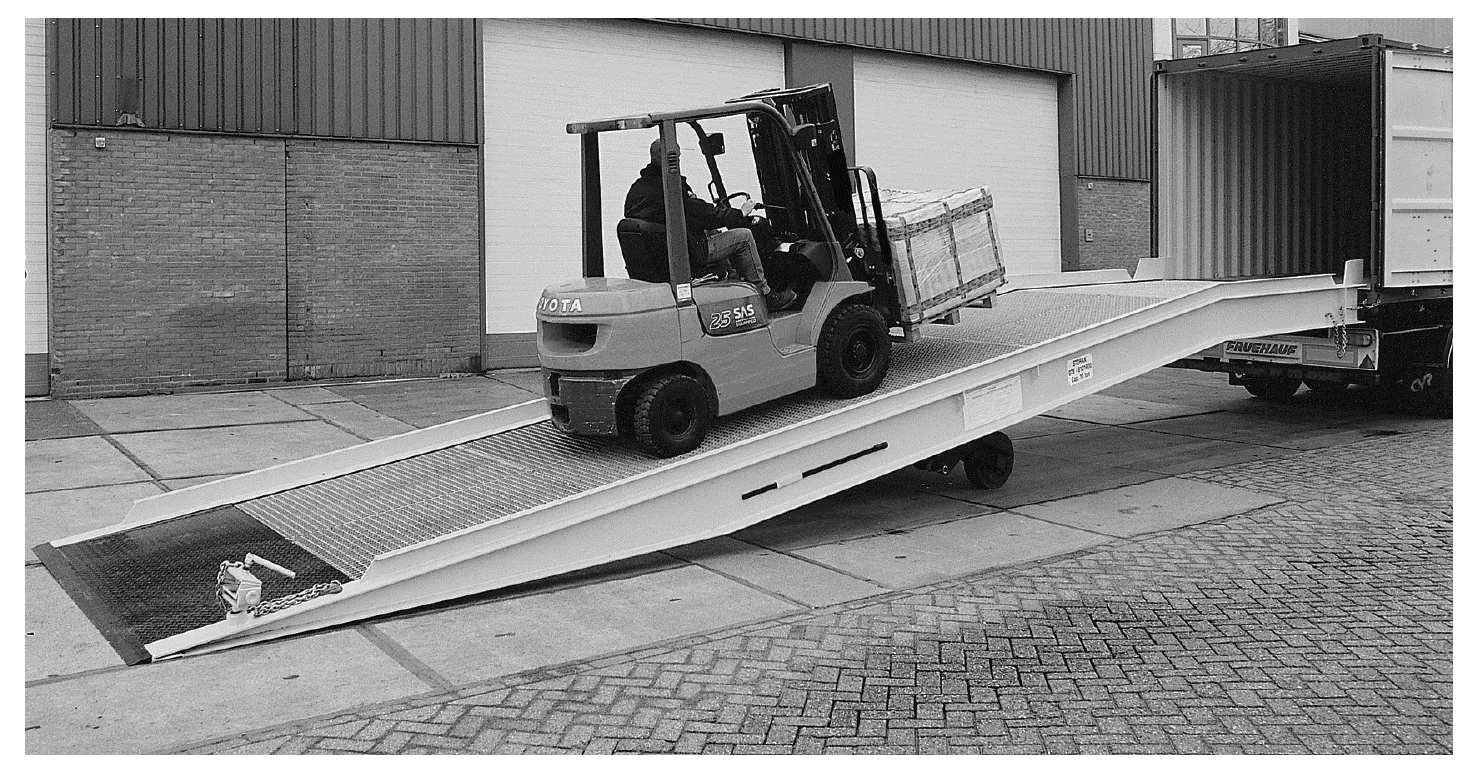

figuur 6

De zwaartekracht op de heftruck met lading is 5,3·10⁴ N. De hoek van de

helling met de (horizontale) grond is 11°. De heftruck rijdt met een

constante snelheid tegen de helling omhoog.

112p

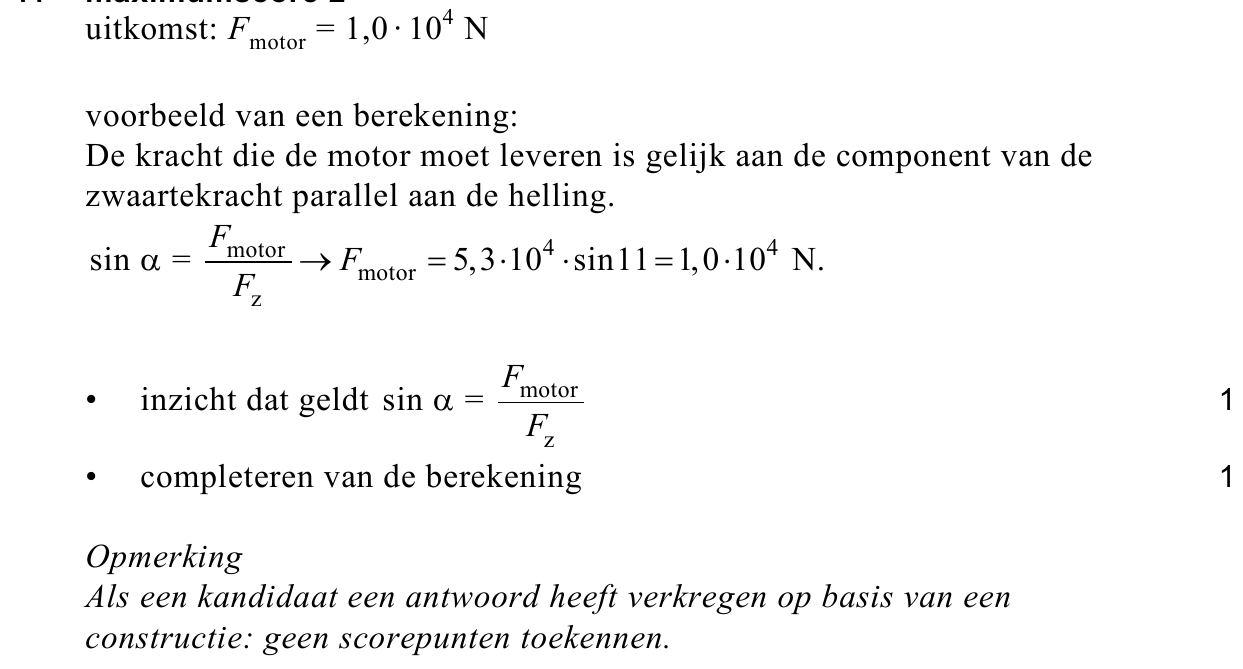

Bereken de grootte van de kracht die de motor dan minimaal moet

leveren.

opgave 3Rosetta

In 1969 is de komeet Churyumov-Gerasimenko ontdekt. Deze komeet beweegt in een ellipsvormige baan om de zon. In figuur 1 staat een bovenaanzicht van de baan. Deze figuur staat vergroot op de uitwerkbijlage. figuur 1 De pijl geeft de bewegingsrichting van de komeet om de zon aan. De zon oefent een gravitatiekracht uit op de komeet.

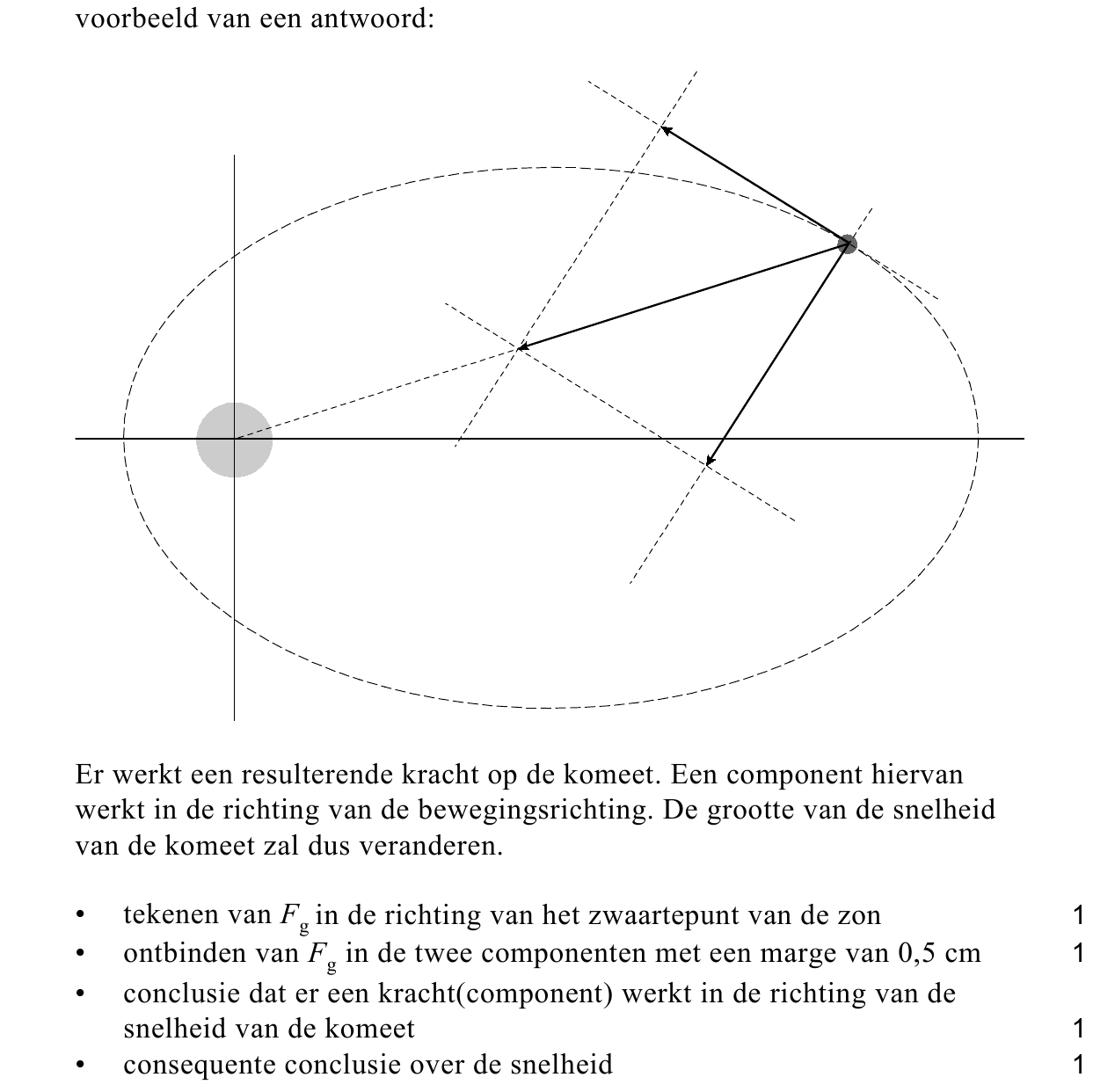

Voer de volgende opdrachten uit: − Teken in de figuur op de uitwerkbijlage de gravitatiekracht op de komeet als een pijl met een lengte van 5 cm in de juiste richting. − Ontbind deze kracht in een component langs de baan en een component loodrecht op de baan. − Leg uit of de grootte van de snelheid van de komeet op dit punt in de baan verandert. Wetenschappers hebben een eerste schatting kunnen maken van de massa en de dichtheid van de komeet: − De massa ligt tussen 0,9 · 10 13 kg en 1,1 · 10 13 kg; − De dichtheid ligt tussen 500 kg m − 3 en 550 kg m − 3 . Zij willen berekenen wat de grootste waarde is die het volume van de komeet zou kunnen hebben.

Welke waarden moeten zij dan in hun berekening gebruiken? A De grootste massa en de grootste dichtheid. B De grootste massa en de kleinste dichtheid. C De kleinste massa en de grootste dichtheid. D De kleinste massa en de kleinste dichtheid.

Om Churyumov-Gerasimenko van dichtbij te kunnen onderzoeken is de ruimtesonde Rosetta gelanceerd. Na een reis van 10 jaar en 6,5 miljard

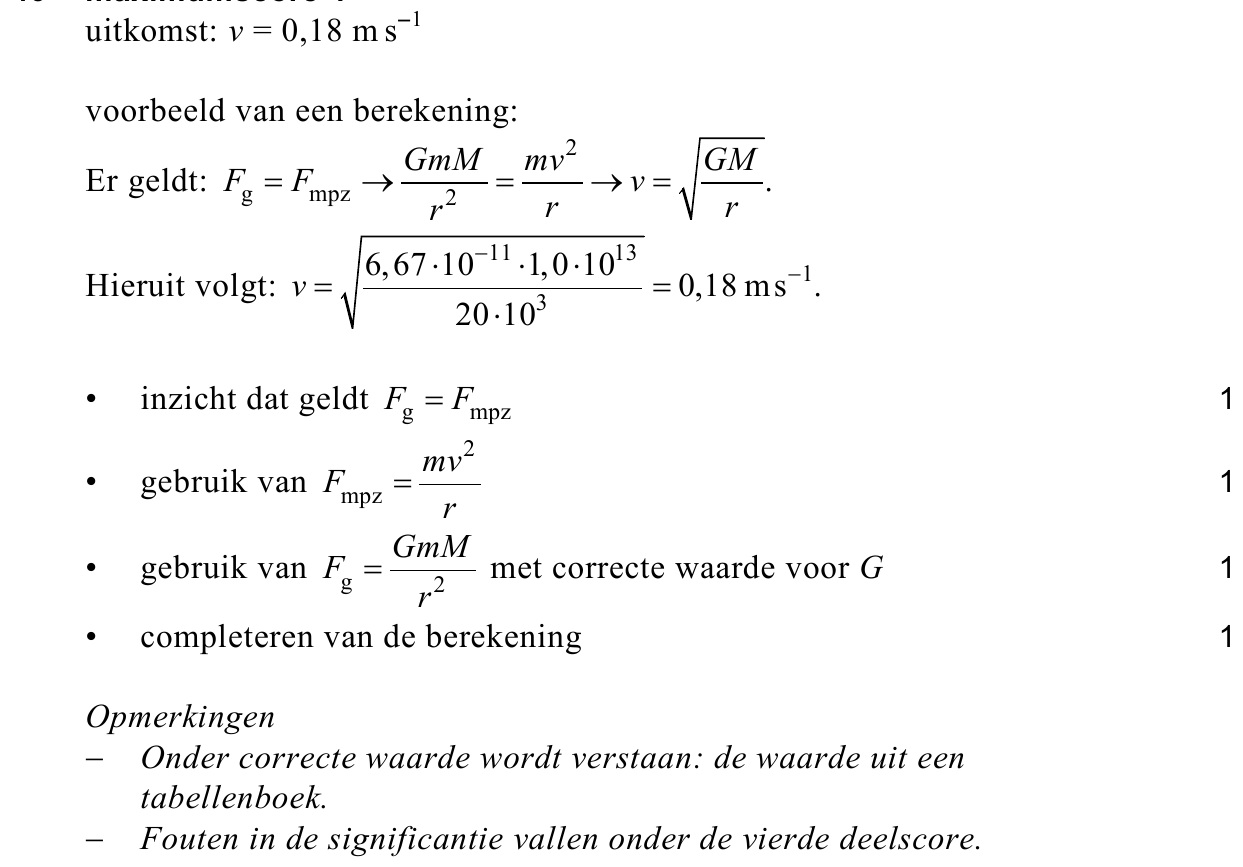

kilometer is Rosetta aangekomen bij de komeet. Bereken de gemiddelde snelheid in km s − 1 van Rosetta tijdens de reis. Rosetta draait in een cirkelvormige baan rondom de komeet. De baan heeft een straal van 20·10 3 m . De komeet heeft een massa van M = 1,0 · 10 13 kg.

Bereken de baansnelheid van Rosetta. Rosetta doet vanuit haar baan metingen aan de komeet. Zo is de temperatuur van de komeet bepaald met behulp van de straling die door de komeet wordt uitgezonden. De straling die de komeet het meest uitzendt heeft een golflengte van 1,6 · 10 − 5 m .

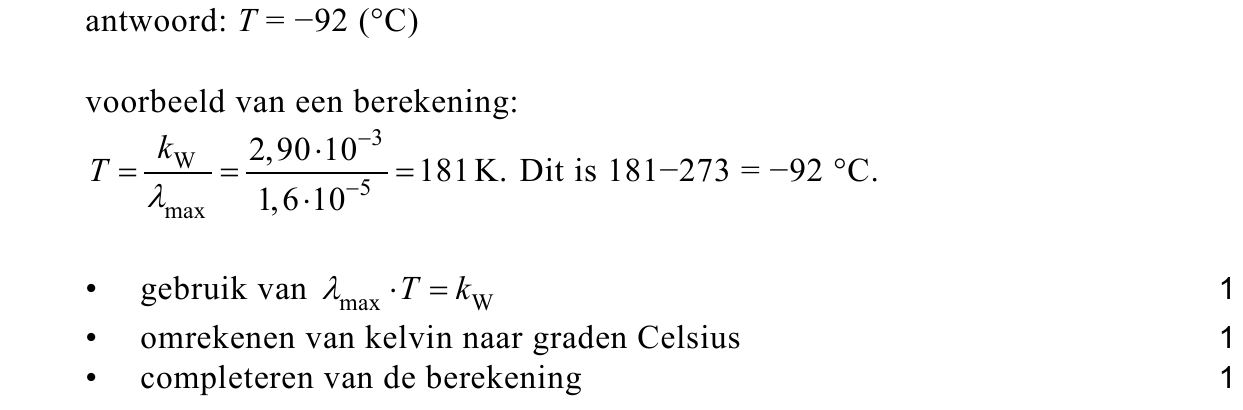

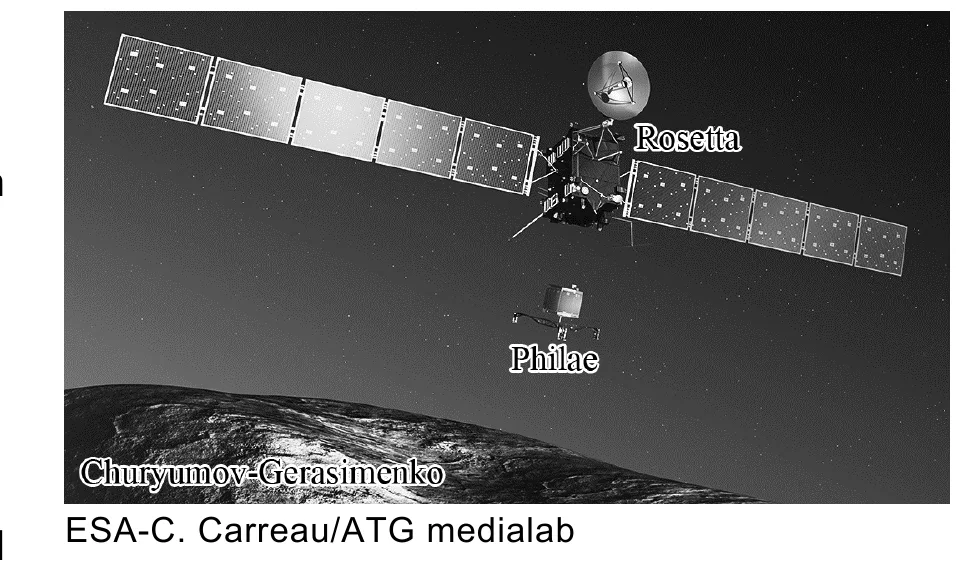

Bereken de temperatuur van de komeet in °C . Vanuit Rosetta is de figuur 2 komeetlander Philae naar de komeet afgedaald. Zie figuur 2. De landing op de komeet is anders verlopen dan van tevoren was bedacht. Philae zou na de landing verankerd worden aan het oppervlak van de komeet. Dat is echter niet gebeurd, zodat Philae weer omhoog is gestuiterd na de landing. Zie figuur 3. De snelheid vlak voor de landing is 1,1 m s − 1 . Vlak na het opstuiten is de snelheid 0,38 m s − 1 .

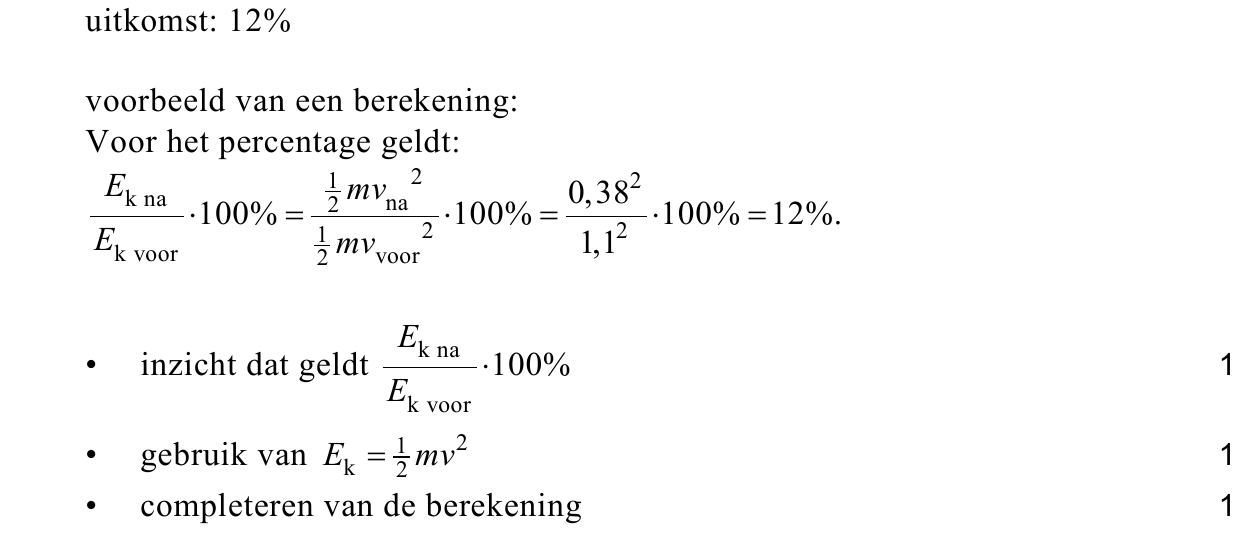

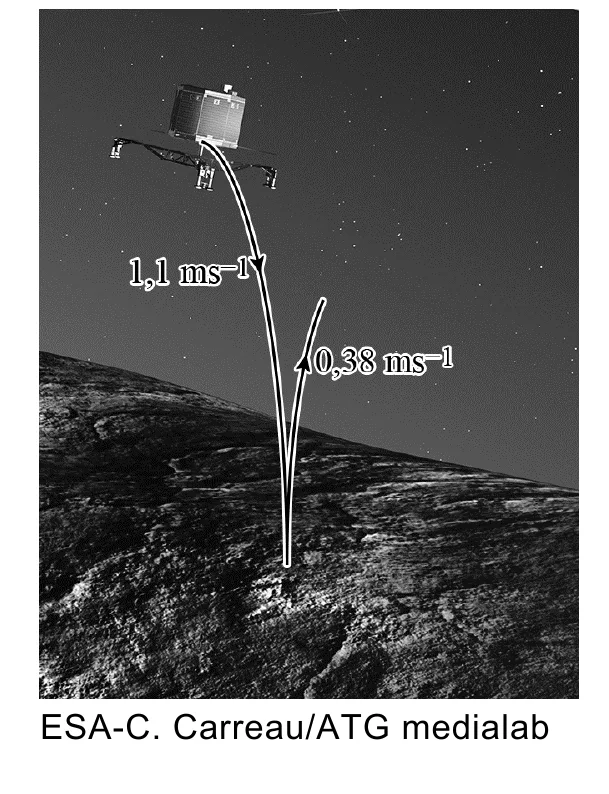

Bereken hoeveel procent van de kinetische figuur 3 energie van Philae na de landing nog over is. De ontsnappingssnelheid is de snelheid die minimaal nodig is om te ontsnappen van een hemellichaam en er niet meer op terug te vallen. Hiervoor geldt: Hierin is G is de gravitatieconstante. Voor de komeet geldt: − R = 2,9 km;

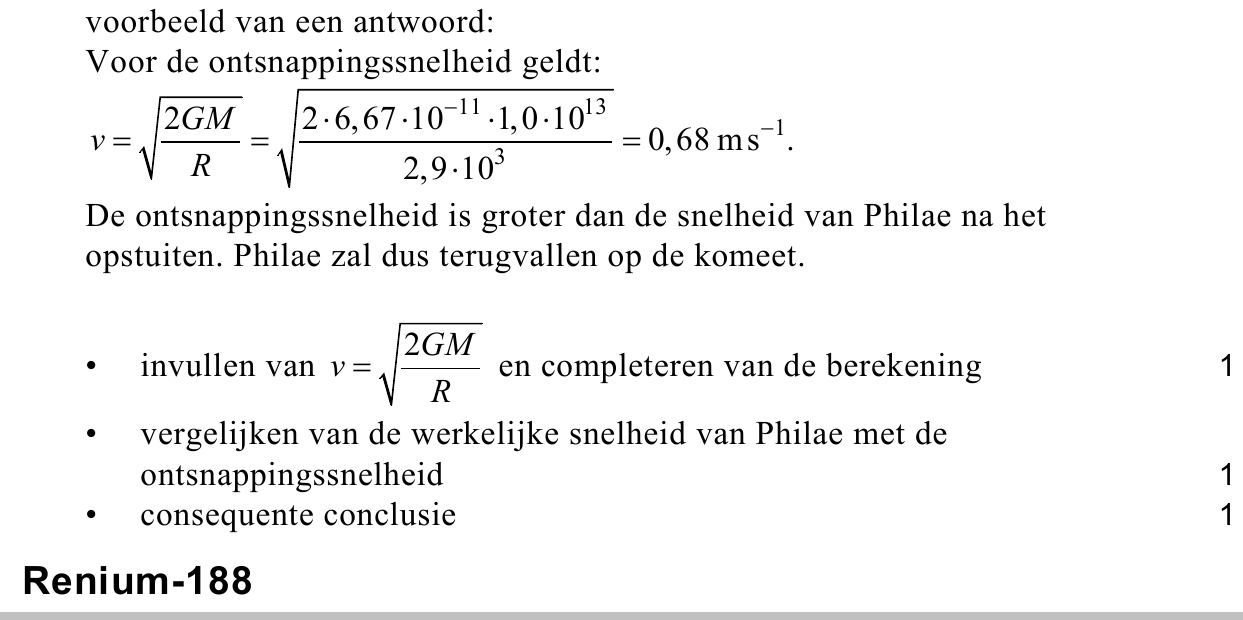

− M = 1,0 · 10 13 kg. Toon aan of Philae weer terug is gevallen naar de komeet.

opgave 4Renium-188

Renium-188-HEDP is een vorm van bestraling die gebruikt wordt om

bottumoren te behandelen. Atomen van het radioactieve renium-188

(Re-188) worden daarvoor gekoppeld aan atomen van een stof die door

botten wordt opgenomen. Hiermee kan men specifieke tumoren in botten

bestralen.

Re-188 ontstaat door het verval van wolfraam-188 (W-188). In een

laboratorium wordt eerst van het stabiele W-186 het isotoop W-188

gemaakt.

191p

Hoe verschillen de atomen W-186 en W-188 van elkaar?

Een atoom W-188 heeft alleen twee elektronen meer dan een atoom

W-186.

Een atoom W-188 heeft alleen twee neutronen meer dan een atoom

W-186.

Een atoom W-188 heeft alleen twee protonen meer dan een atoom

W-186.

Een atoom W-188 heeft twee protonen en twee elektronen meer dan

een atoom W-186.

Een laborant heeft een bepaalde hoeveelheid W-188 aangemaakt op

t = 0 s. In figuur 1 staat de grafiek van het verdere verloop van het aantal

kernen W-188 als functie van de tijd.

figuur 1

500 N . 1015) 400 300 200 100 0 0 20 40 60 80 100 120 140 160 180 200 t (dag)

Figuur 1 staat ook op de uitwerkbijlage.

203puitwerkbijlage

Bepaal de activiteit van het wolfraam op t = 0 s. Geef daarbij in de figuur

op de uitwerkbijlage aan hoe je aan je antwoord komt.

Re-188 is een β- en γ-straler. In figuur 2 staat een tabel met een aantal

eigenschappen van Re-188.

figuur 2

Eigenschap Re-188 Uitgezonden straling β en γ Energie van de γ -fotonen 0,155 MeV Energie van de β -deeltjes 2,12 MeV Halveringstijd 17 uur

213p

Geef de vergelijking van de vervalreactie van Re-188 waarbij ook een

γ-foton wordt uitgezonden.

223p

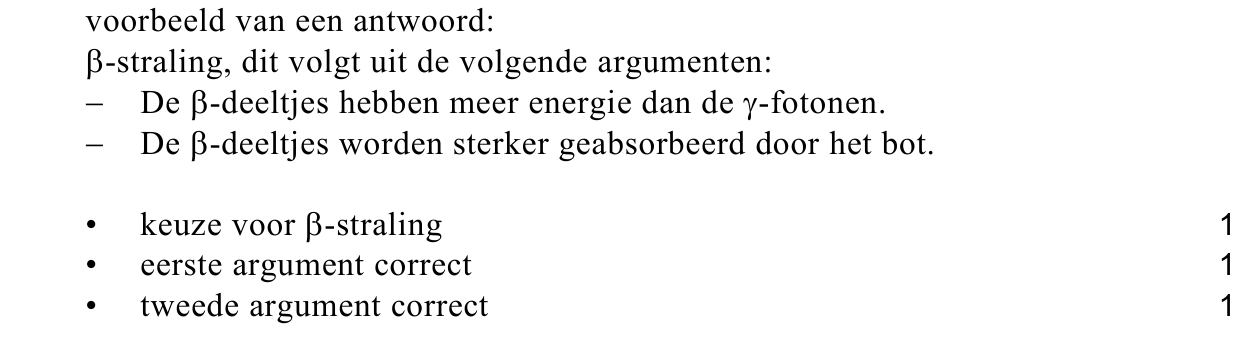

Welke soort straling levert de grootste bijdrage aan de behandeling van

de bottumor? Geef twee argumenten waarom de bijdrage van die soort

straling het grootst is.

In het ziekenhuis kan de arts een hoeveelheid van het gevormde renium

uit de generator halen voor de behandeling van een patiënt. Bij deze

patiënt wordt een hoeveelheid renium-188 toegediend met een activiteit

van 120 MBq. Omdat renium vervalt en ook wordt uitgescheiden via de

urine, is de totale stralingsbelasting door de β-straling voor het lichaam

niet zo hoog, namelijk 0,070 mGy per toegediende MBq.

233p

Bereken de equivalente dosis die de patiënt als gevolg van de β-straling

zal ontvangen.

opgave 5Elektrolarynx

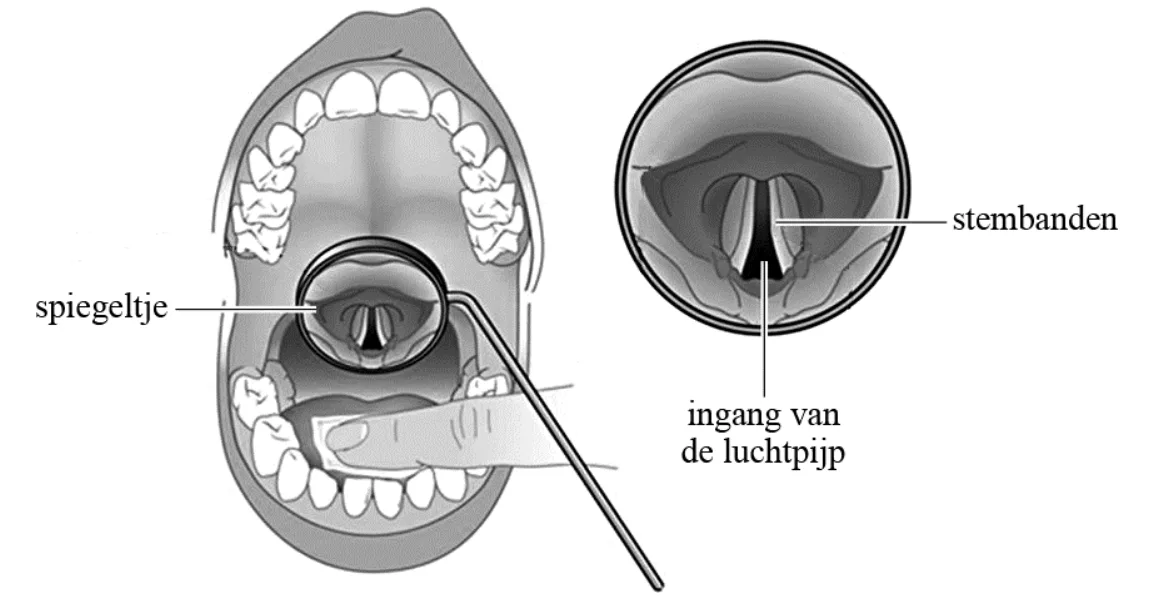

De menselijke stem produceert geluid door het in trilling brengen van de stembanden achter in de keel. Zie figuur 1. figuur 1 Deze trilling ontstaat als er lucht langs de stembanden geperst wordt. De stembanden zijn dan te beschouwen als snaren die trillen. Op de uitwerkbijlage staat een reeks foto’s die gemaakt zijn tijdens het trillen van de stembanden van een man. De stembanden van deze man zijn 22 mm lang. In deze opgave wordt aangenomen dat dit gelijk is aan de golflengte.

Bepaal met behulp van de foto’s de golfsnelheid in de stembanden. Roken kan ervoor zorgen dat de stembanden opzwellen door een ophoping van vocht. Hierdoor neemt de massa van de stembanden toe. De stembanden kunnen beschouwd worden als een massa-veersysteem met een constante veerconstante.

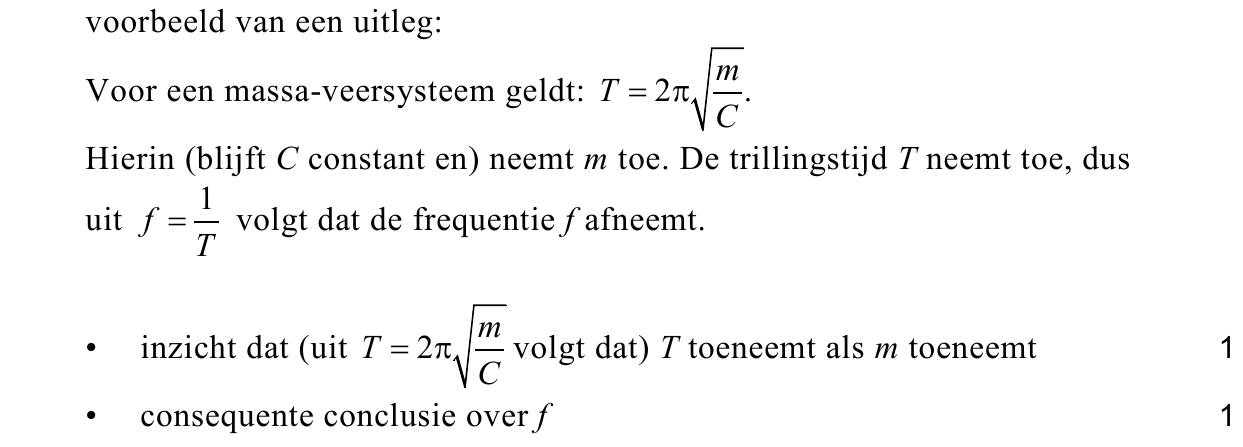

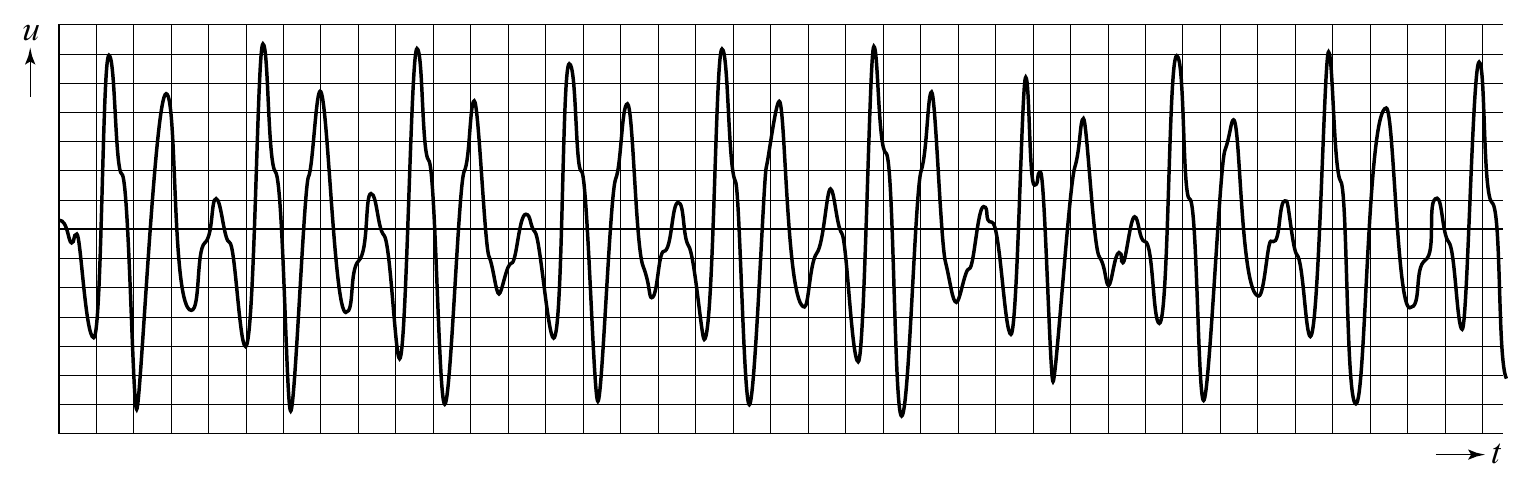

Leg met behulp van de formule voor een massa-veersysteem uit of roken zorgt voor een toename of afname van de frequentie van het stemgeluid. Het ( u,t )-diagram in figuur 2 is van een vrouw die een toon zingt. De toon is een combinatie van een grondtoon met boventonen. figuur 2

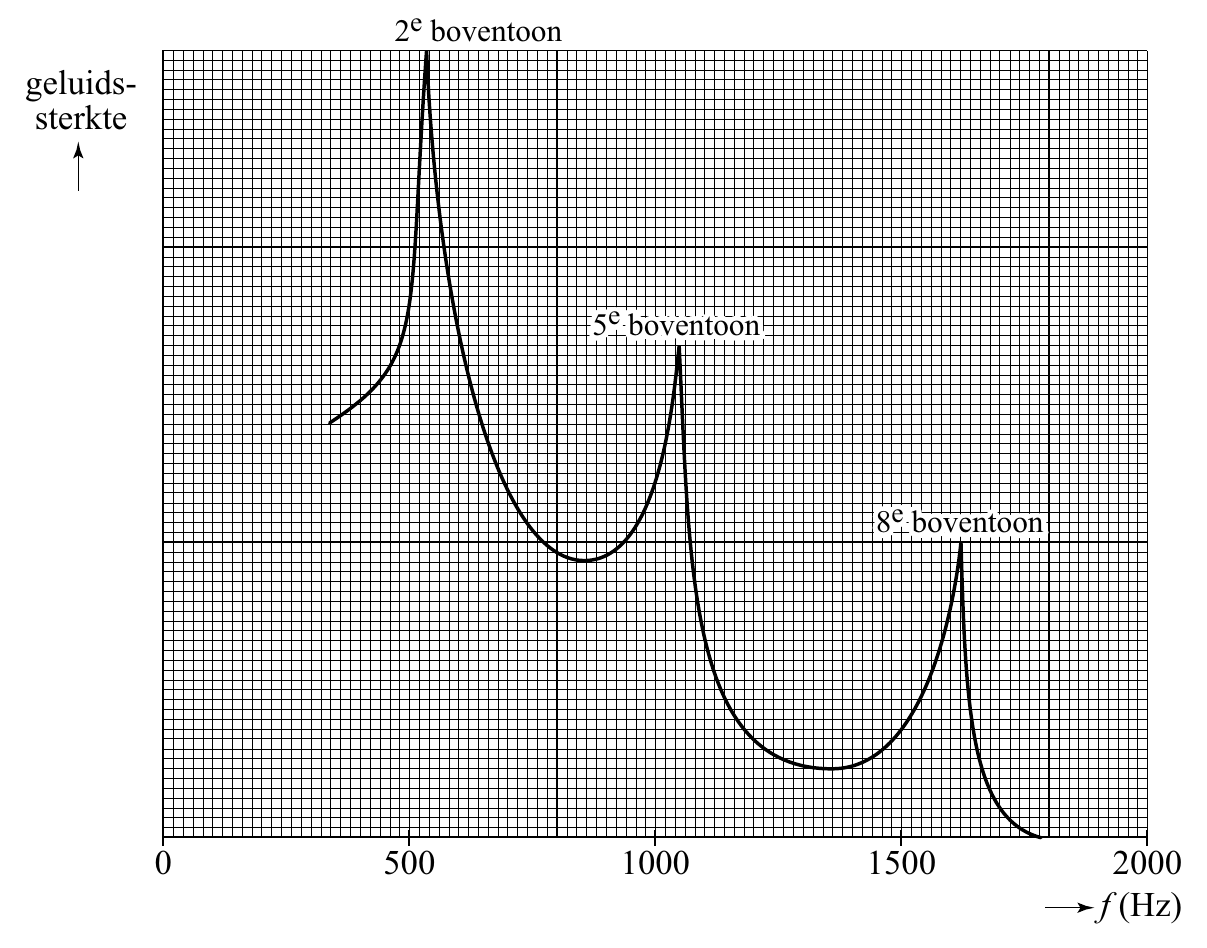

Van het ( u,t )-diagram is een zogenaamde frequentiekarakteristiek gemaakt. Zie figuur 3. figuur 3 Op de horizontale as van dit diagram is de frequentie uitgezet. Op de verticale as staat een maat voor geluidssterkte. In de karakteristiek zijn pieken te zien. Dit zijn boventonen van de stembanden en deze boventonen bepalen de klank van het stemgeluid. De pieken in de karakteristiek horen bij de 2e , 5e en 8e boventoon. Voor de grondtoon en boventonen geldt: = c Hierin is: − n de toon; n = 1 is de grondtoon, n = 2 de eerste boventoon, etc.; − f de frequentie in Hz; − c een constante.

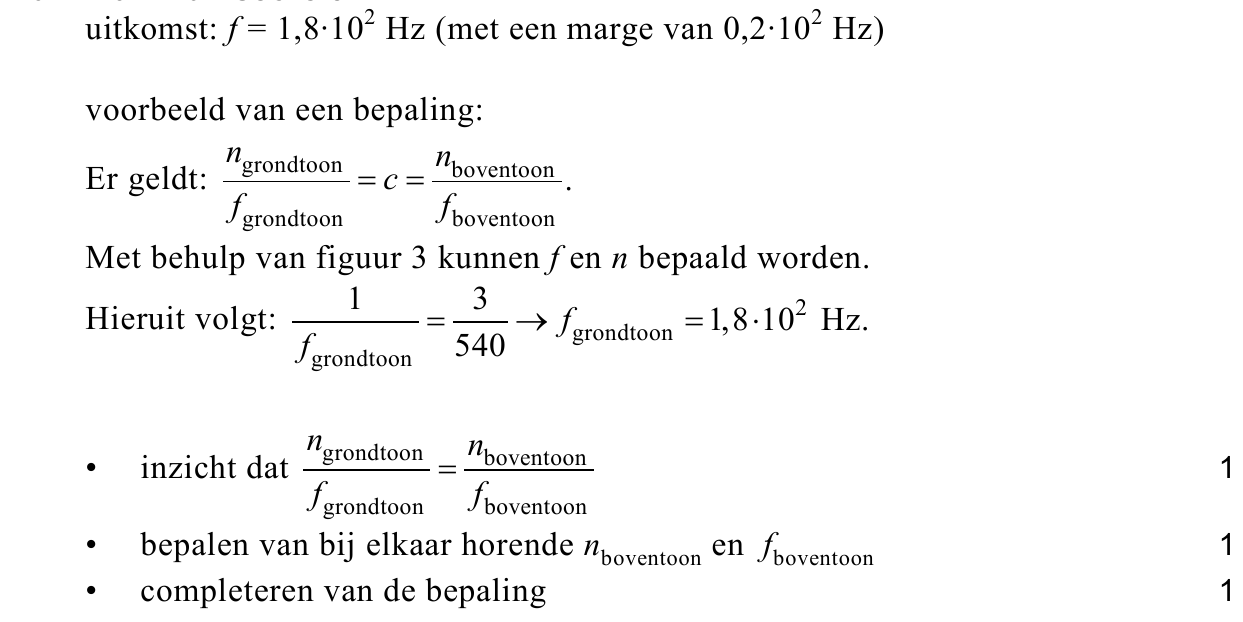

Bepaal met behulp van deze formule en de grafiek in figuur 3 de grondtoon van de stembanden van de vrouw. Let op: de laatste vragen van dit examen staan op de volgende pagina.

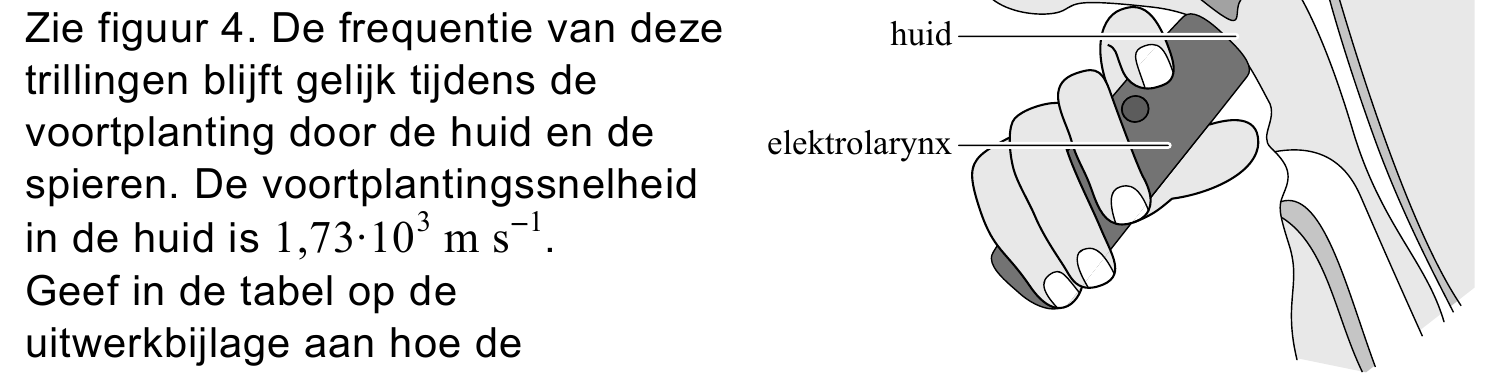

figuur 4 Soms is het noodzakelijk om de stembanden te verwijderen. Ter vervanging van de stembanden kan een elektrolarynx worden gebruikt. Dit is een apparaatje dat tegen de keel wordt gedrukt. Het produceert

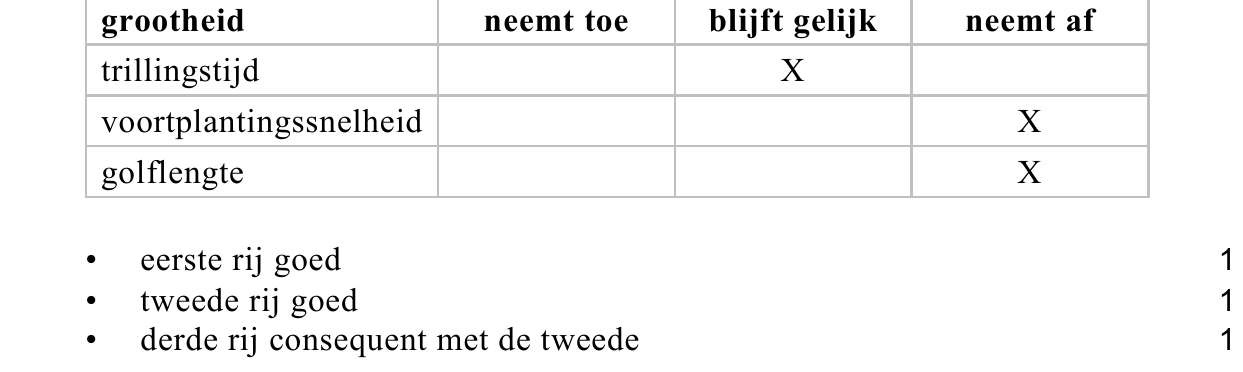

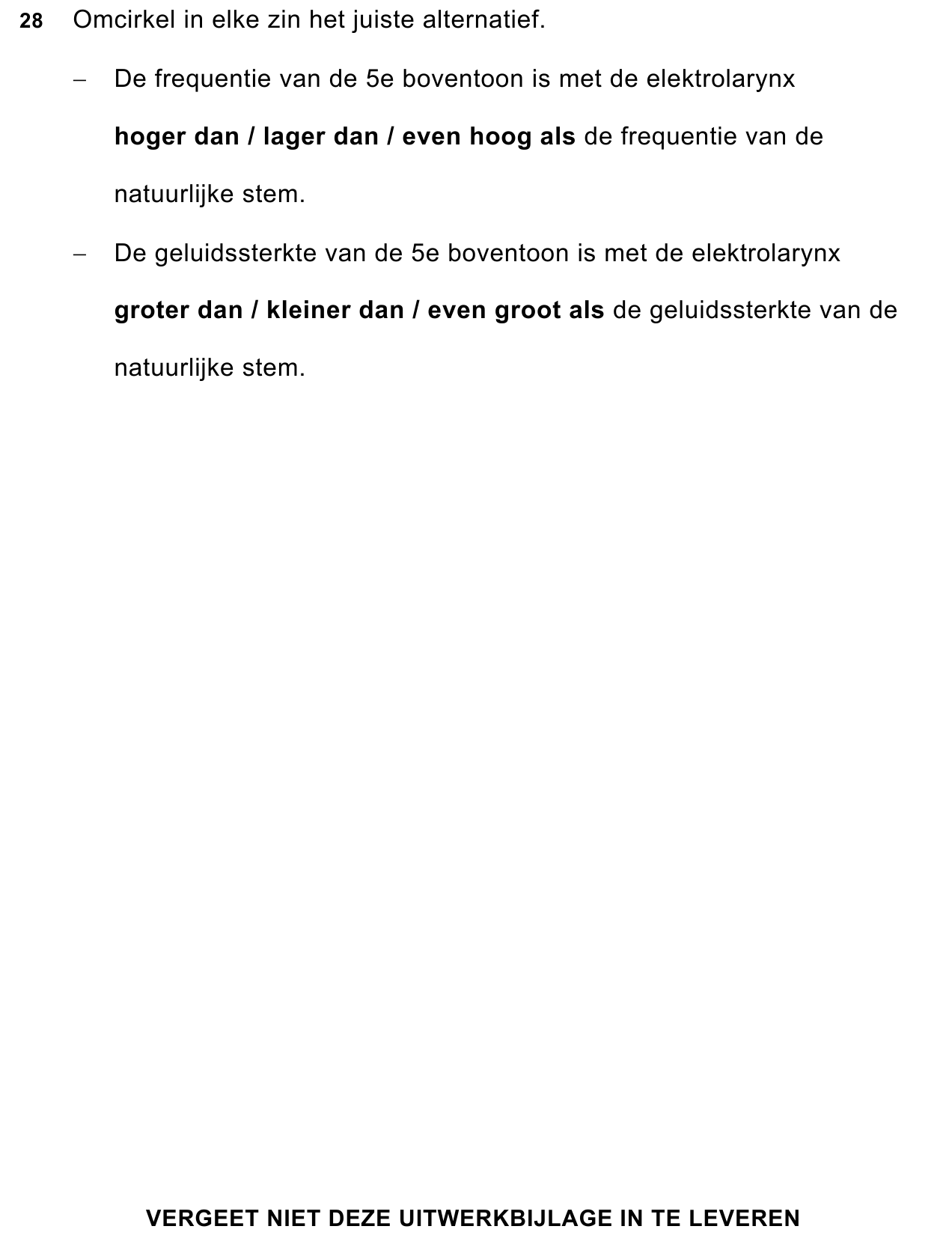

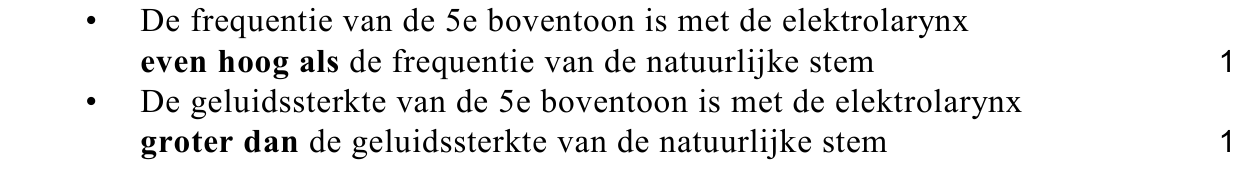

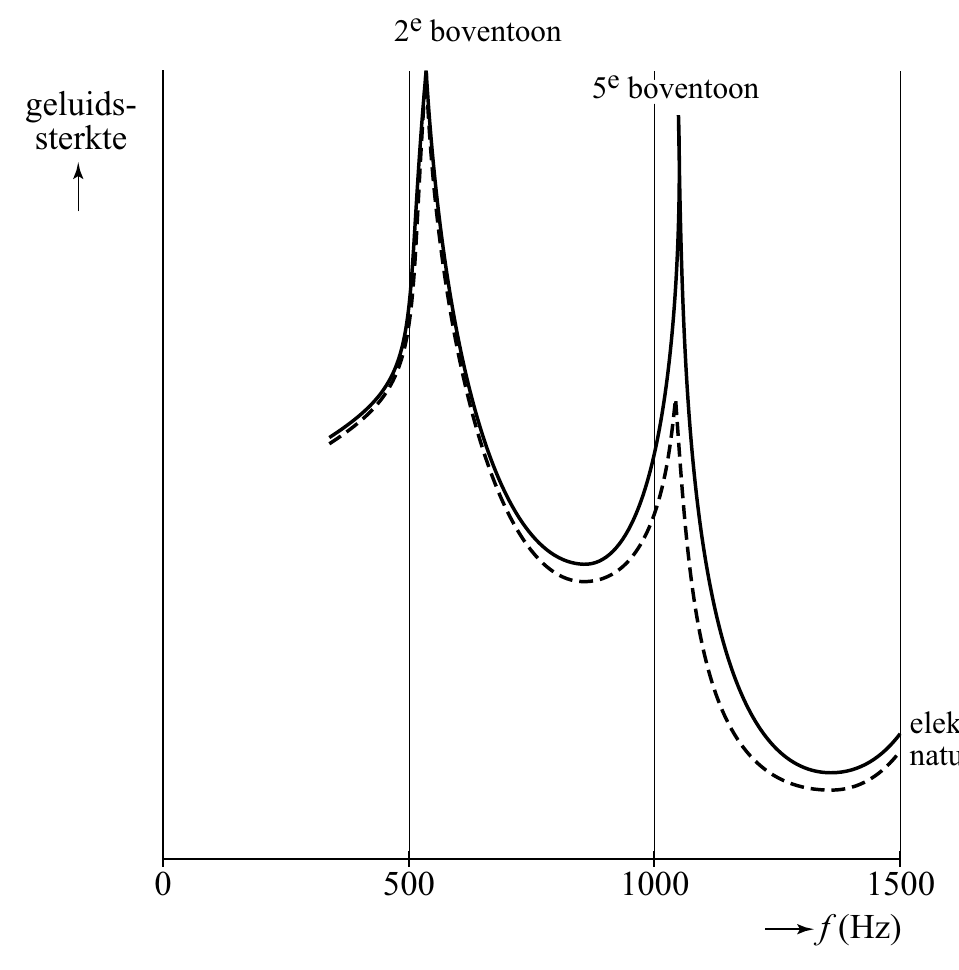

trillingen en geeft deze via de huid ssppieren en de spieren door aan de mond. grootheden veranderen bij de overgang van huid naar spieren. Het geluid van een elektrolarynx klinkt niet altijd zo natuurlijk als het geluid van stembanden. In figuur 5 staan de frequentiekarakteristieken van de natuurlijke stem van een persoon en van dezelfde persoon die een elektrolarynx gebruikt. figuur 5 eeellleeekkktttrrrooolllaaarrryyynnnxxx nnnaaatttuuuuuurrrllliiijjjkkkeee sssttteeemmm
