Eindexamen natuurkunde havo 1983, tijdvak 2Scan van het oorspronkelijke examen.

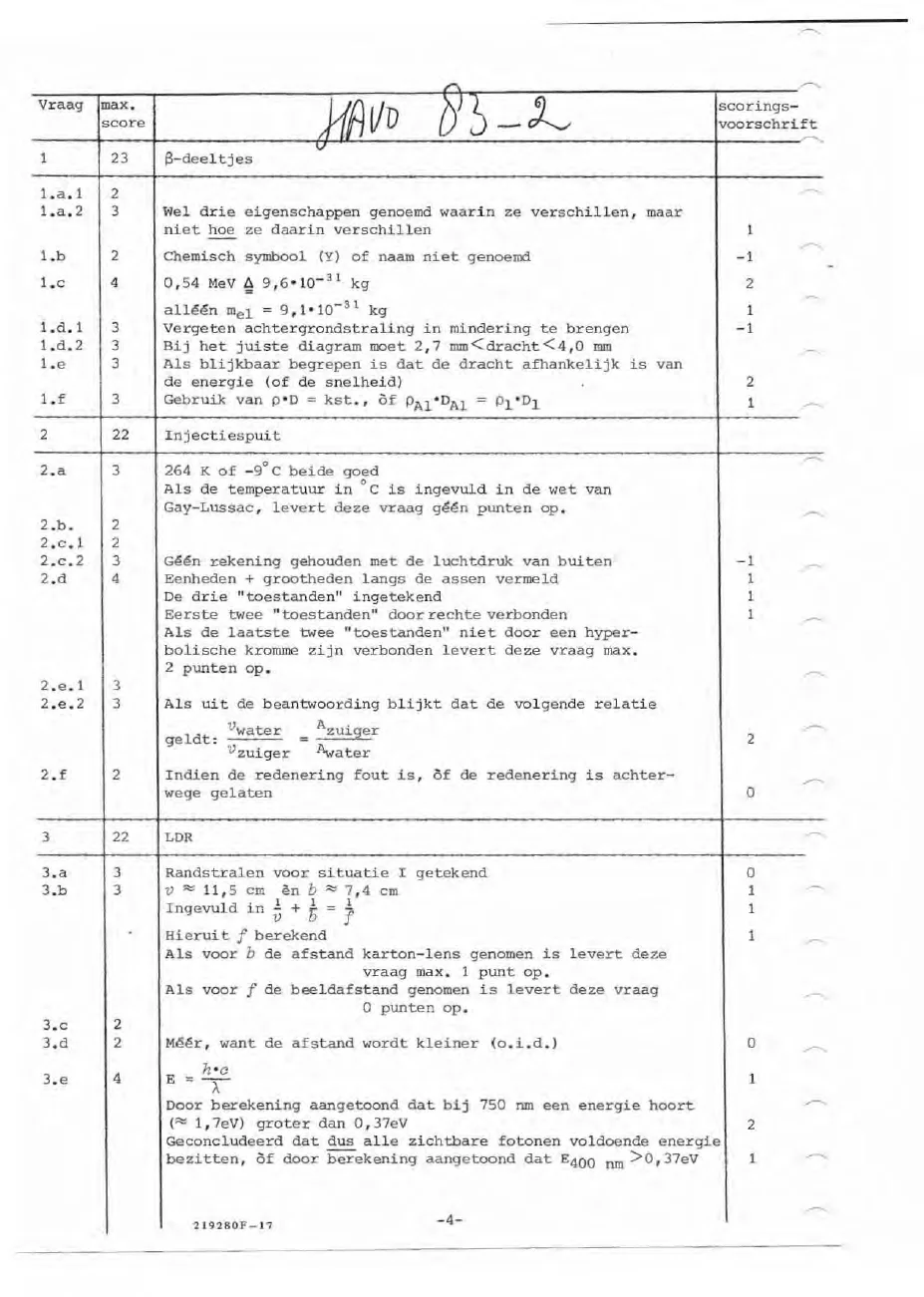

1.a.1 (max. 2) 1.a.2 (max. 3)

• Wel drie eigenschappen genoemd waarin ze verschillen, maar niet hoe ze daarin verschillen 1

• Chemisch symbool (Y) of naam niet genoemd −1

• 0,54 MeV ≙ 9,6·10⁻³¹ kg 2

• alléén m_el = 9,1·10⁻³¹ kg 1

1.d.1 (max. 3)

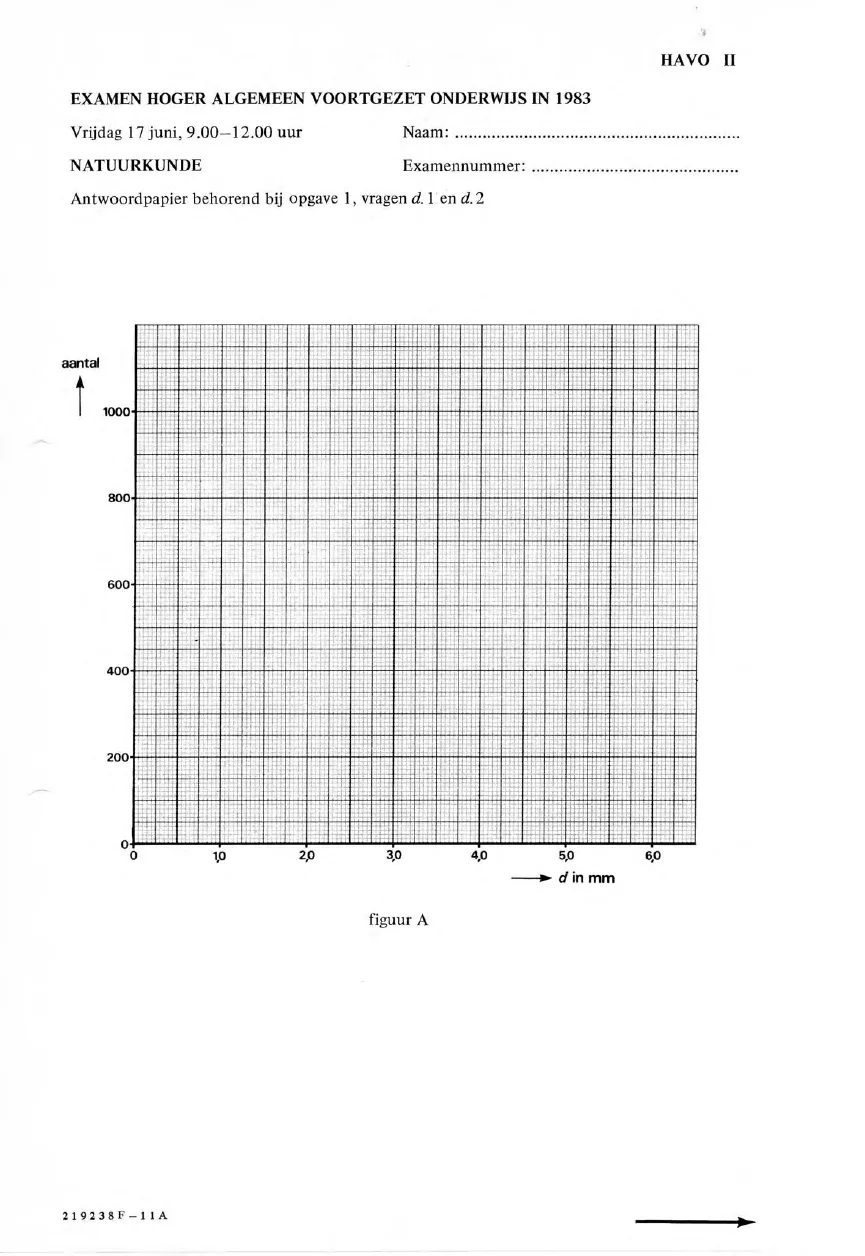

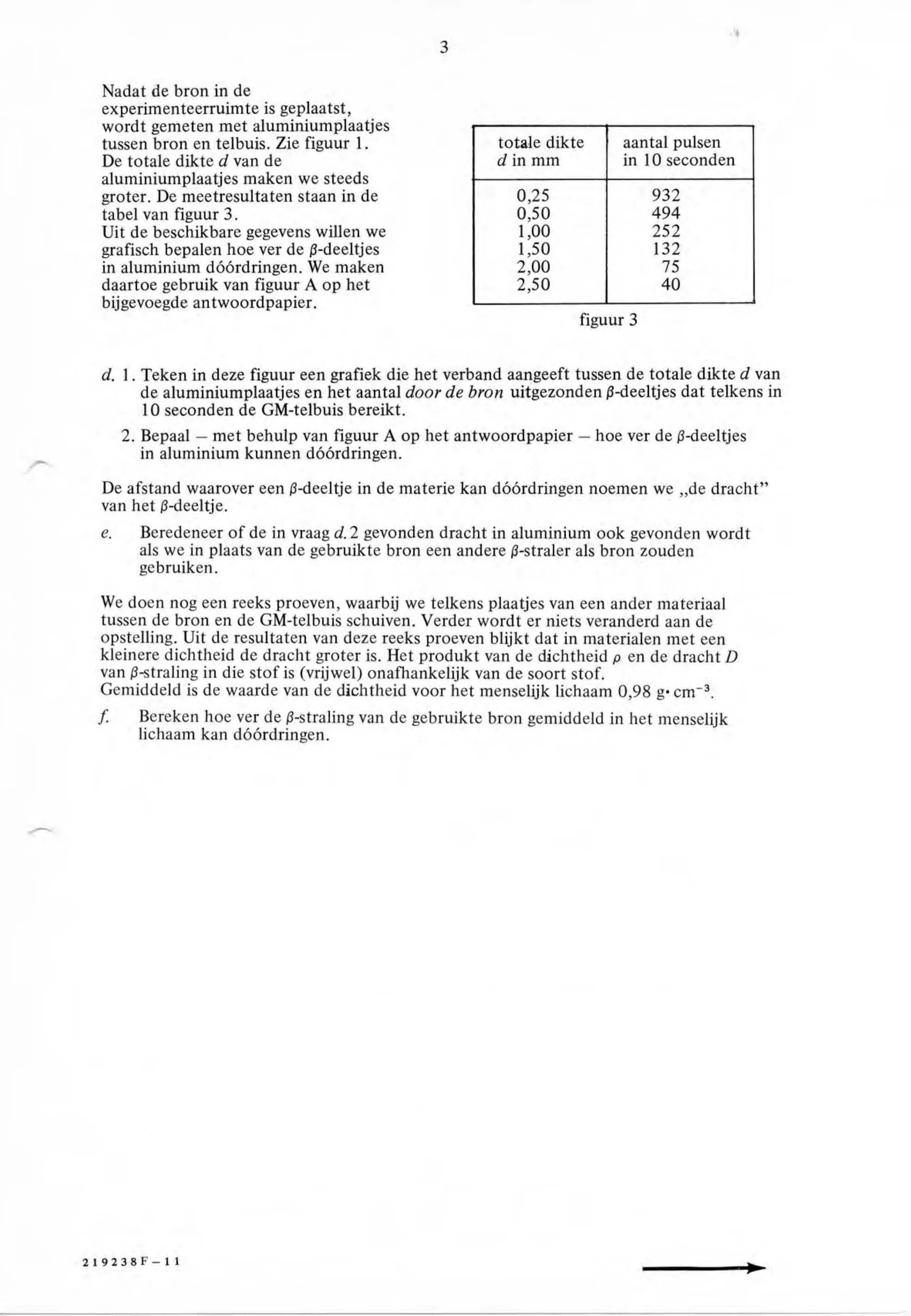

• Vergeten achtergrondstraling in mindering te brengen −1 1.d.2 (max. 3) Bij het juiste diagram moet 2,7 mm < dracht < 4,0 mm

• Als blijkbaar begrepen is dat de dracht afhankelijk is van de energie (of de snelheid) 2

• Gebruik van ρ·D = kst., òf ρ_Al·D_Al = ρ_l·D_l 1

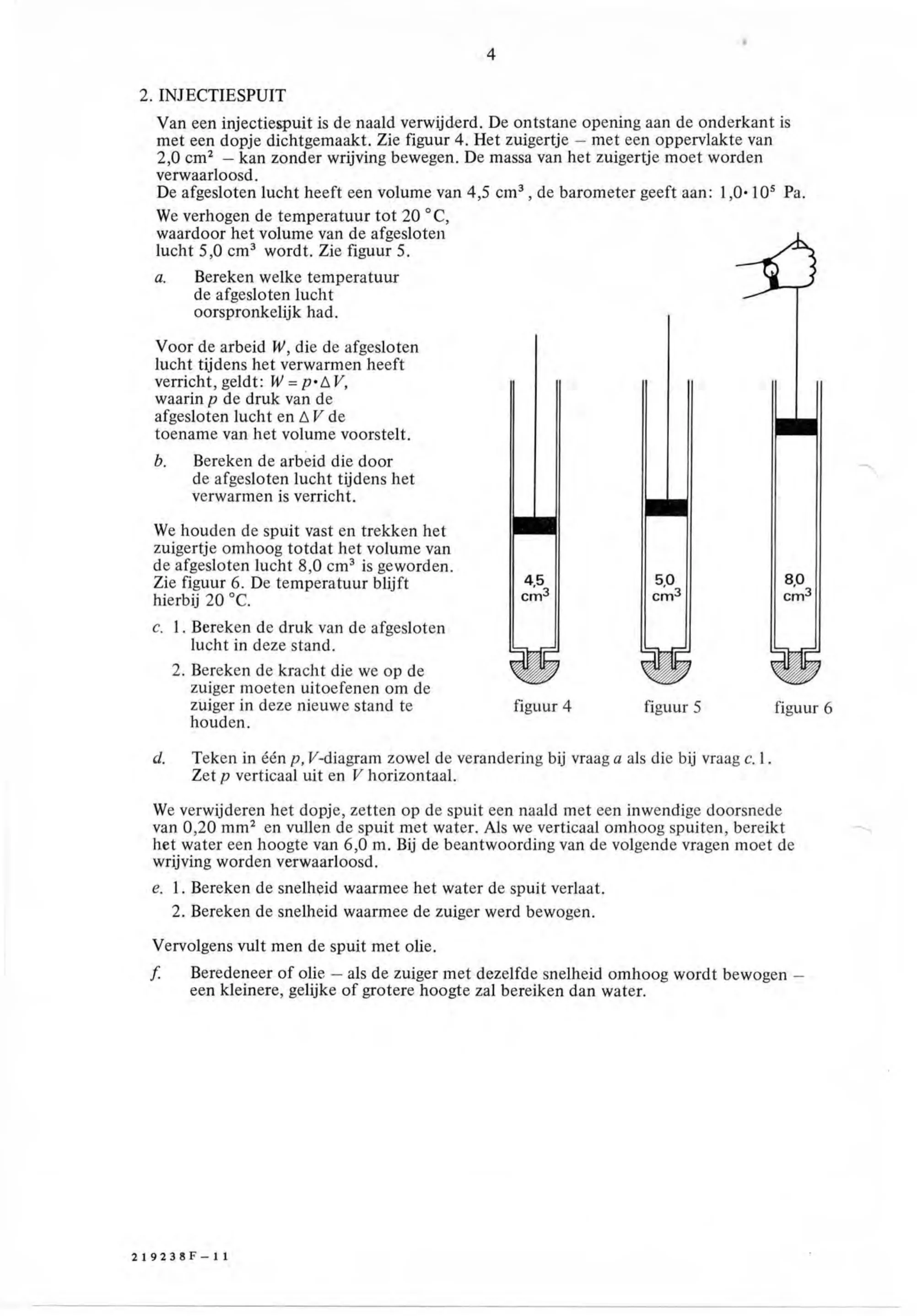

264 K of −9°C beide goed Als de temperatuur in °C is ingevuld in de wet van Gay-Lussac, levert deze vraag géén punten op.

Het model geeft bij deze vraag alleen de puntenverdeling: 2 punten

2.c.1 (max. 2) 2.c.2 (max. 3)

• Géén rekening gehouden met de luchtdruk van buiten −1

• Eenheden + grootheden langs de assen vermeld 1

• De drie "toestanden" ingetekend 1

• Eerste twee "toestanden" door rechte verbonden 1 Als de laatste twee "toestanden" niet door een hyperbolische kromme zijn verbonden levert deze vraag max. 2 punten op.

2.e.1 (max. 3) 2.e.2 (max. 3)

• Als uit de beantwoording blijkt dat de volgende relatie geldt: v_water / v_zuiger = A_zuiger / A_water 2

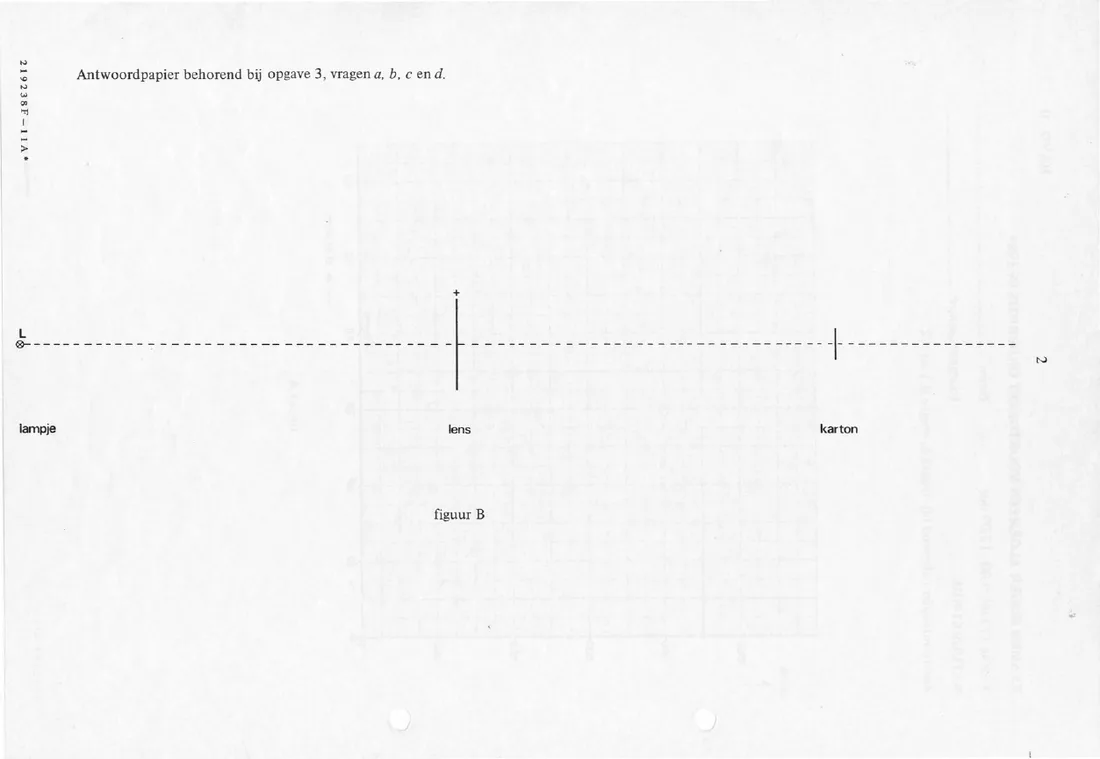

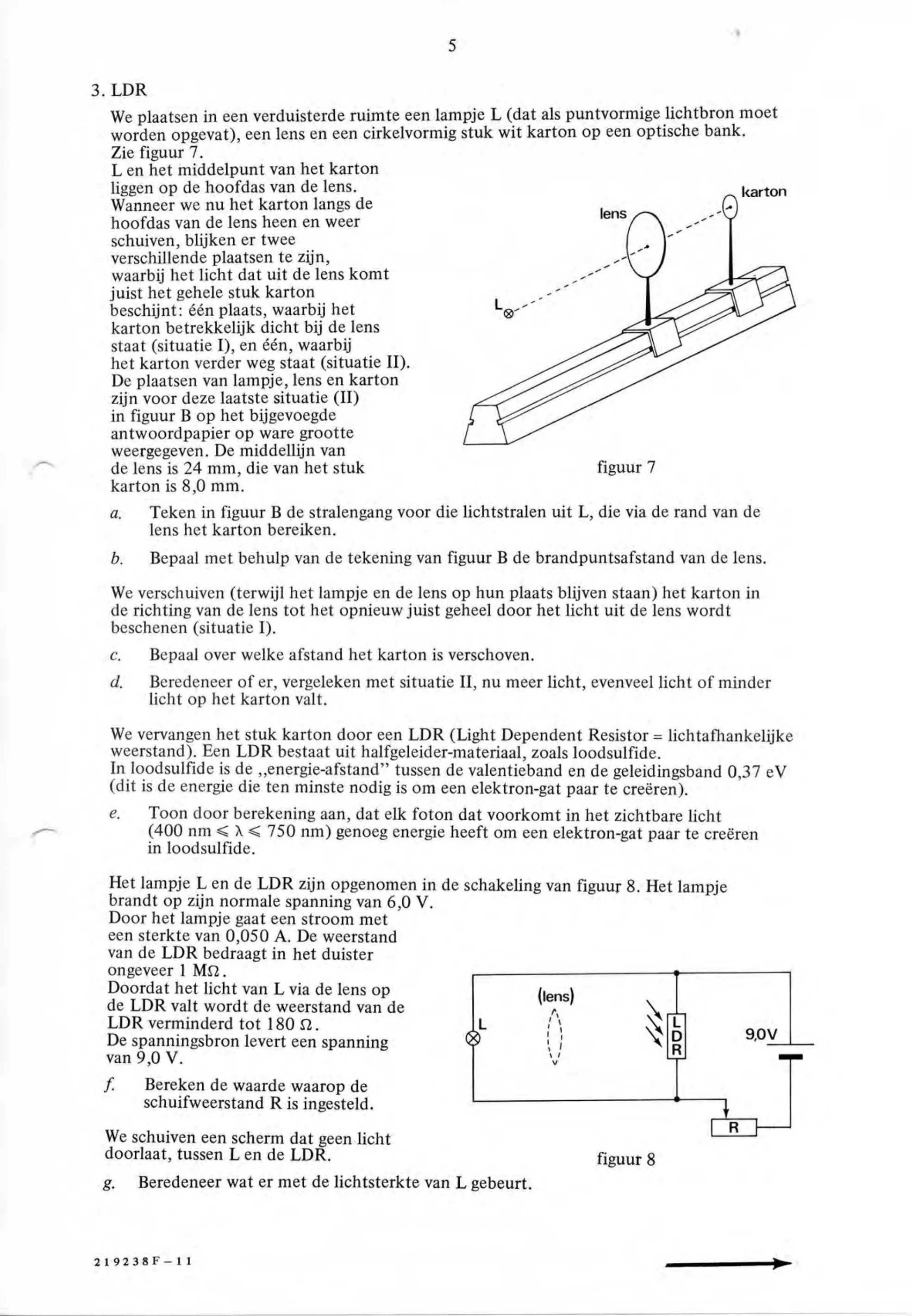

• Randstralen voor situatie I getekend 0

• v ≈ 11,5 cm èn b ≈ 7,4 cm 1

• Ingevuld in 1/v + 1/b = 1/f 1

• Hieruit f berekend 1 Als voor b de afstand karton-lens genomen is levert deze vraag max. 1 punt op. Als voor f de beeldafstand genomen is levert deze vraag 0 punten op.

Het model geeft bij deze vraag alleen de puntenverdeling: 2 punten

• Méér, want de afstand wordt kleiner (o.i.d.) 0

• E = h·c/λ 1

• Door berekening aangetoond dat bij 750 nm een energie hoort (≈ 1,7eV) groter dan 0,37eV 2

• Geconcludeerd dat dus alle zichtbare fotonen voldoende energie bezitten, òf door berekening aangetoond dat E_400 nm > 0,37eV 1

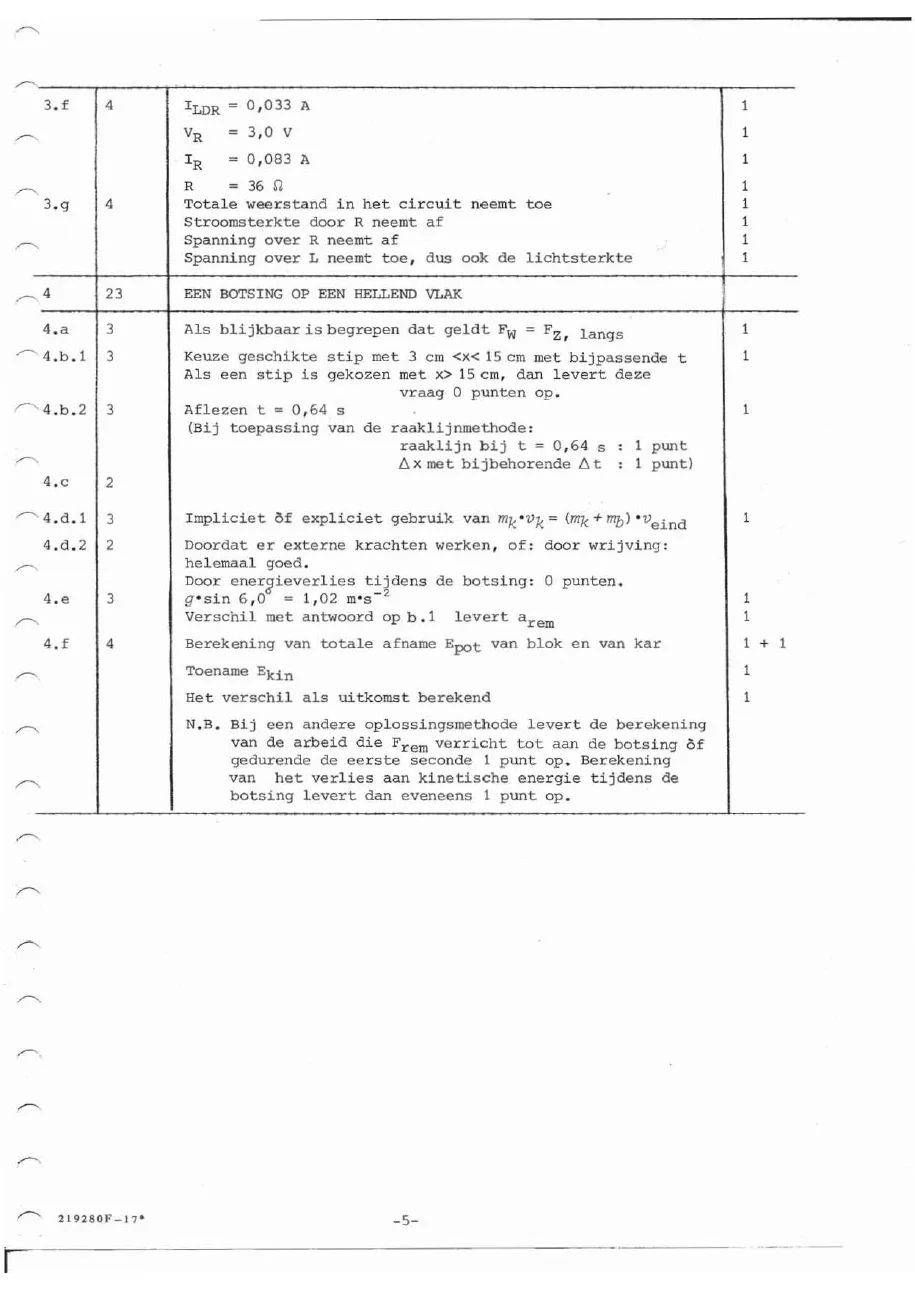

• I_LDR = 0,033 A 1

• V_R = 3,0 V 1

• I_R = 0,083 A 1

• R = 36 Ω 1

• Totale weerstand in het circuit neemt toe 1

• Stroomsterkte door R neemt af 1

• Spanning over R neemt af 1

• Spanning over L neemt toe, dus ook de lichtsterkte 1

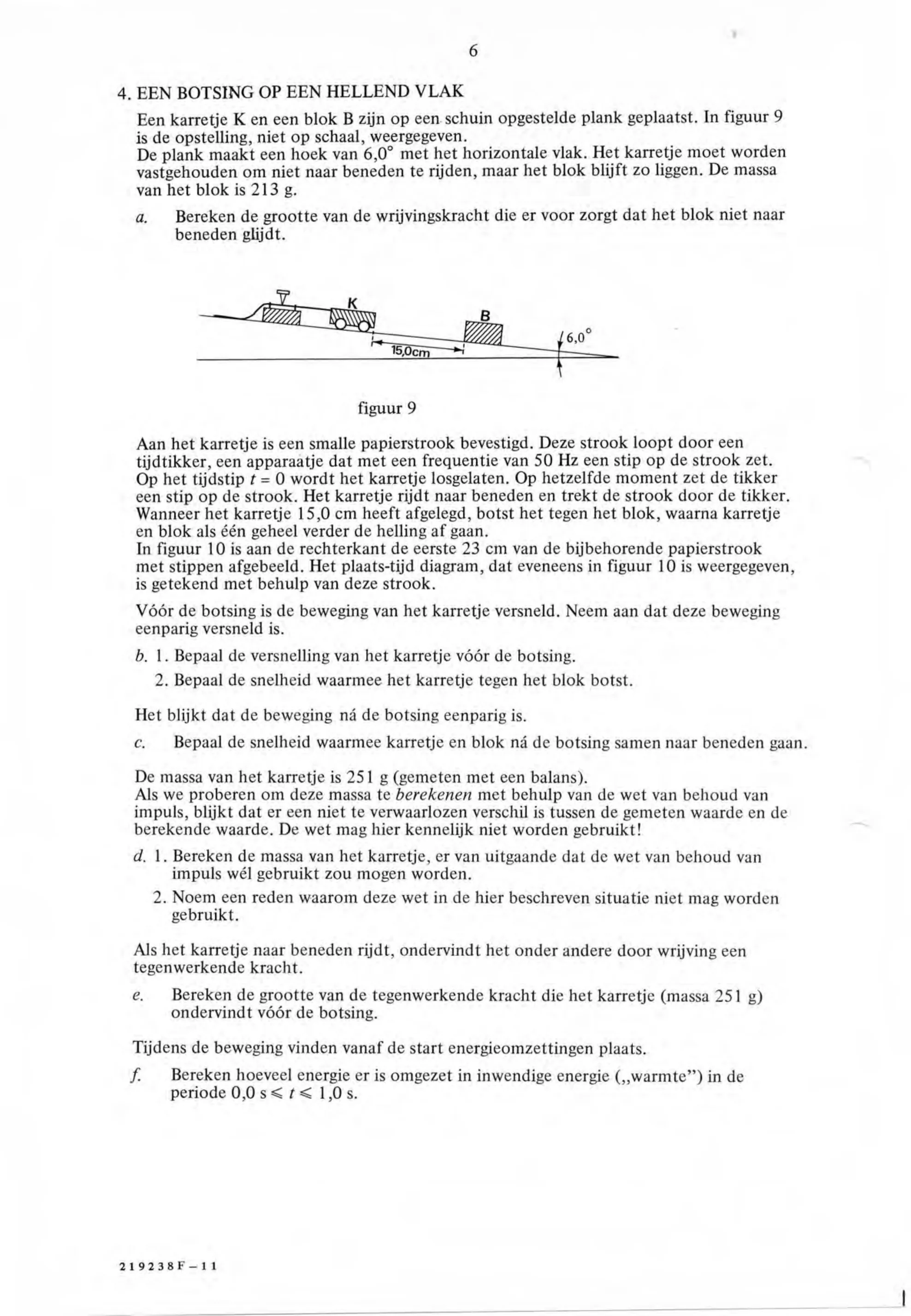

• Als blijkbaar is begrepen dat geldt F_W = F_Z, langs 1

4.b.1 (max. 3)

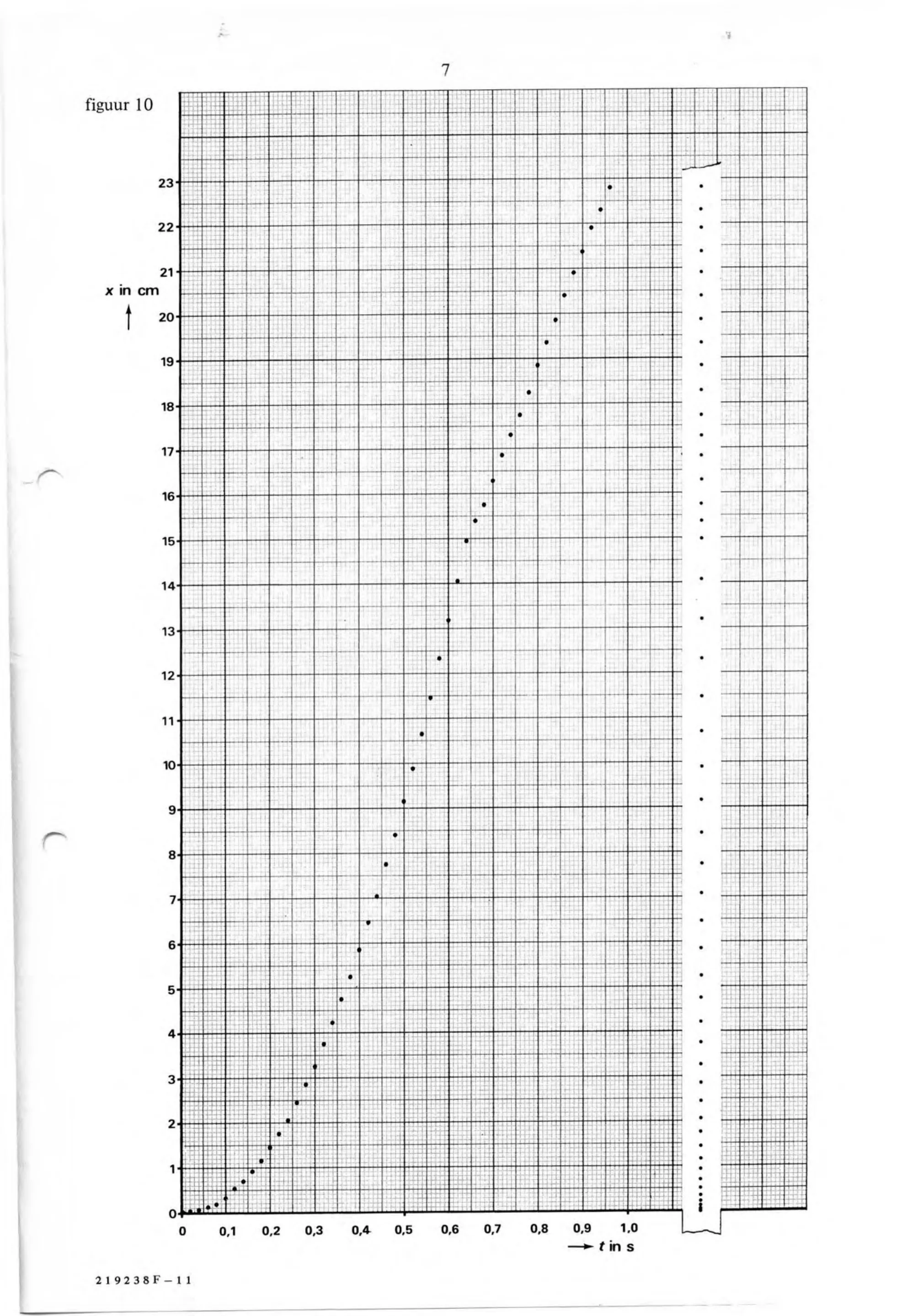

• Keuze geschikte stip met 3 cm < x < 15 cm met bijpassende t 1 Als een stip is gekozen met x > 15 cm, dan levert deze vraag 0 punten op. 4.b.2 (max. 3)

• Aflezen t = 0,64 s 1 (Bij toepassing van de raaklijnmethode: raaklijn bij t = 0,64 s : 1 punt; Δx met bijbehorende Δt : 1 punt)

Het model geeft bij deze vraag alleen de puntenverdeling: 2 punten

4.d.1 (max. 3)

• Impliciet òf expliciet gebruik van m_k·v_k = (m_k + m_b)·v_eind 1 4.d.2 (max. 2) Doordat er externe krachten werken, of: door wrijving: helemaal goed. Door energieverlies tijdens de botsing: 0 punten.

• g·sin 6,0° = 1,02 m·s⁻² 1

• Verschil met antwoord op b.1 levert a_rem 1
